30-4 型

数字中子探测仪

零件编号：48-4191

特征

多功能数字显示单元
轻量级速率计的替代设备
两组测量单位之间的简单切换
慢化中子探测器
范围：0 至 99.9 mSv/h（0 至 9.99 rem/hr）
显示单元可拆卸，功能更丰富

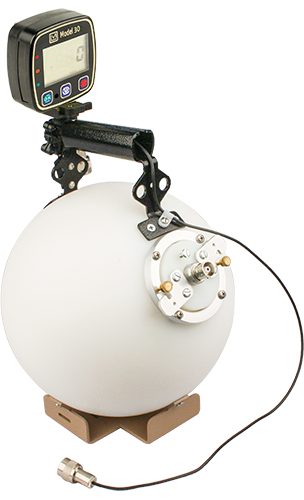

Ludlum 30-4 型在 30 型数字显示单元的基础上，增加了一个 22.9 厘米（9 英寸）的 REM 球，内含一个³ He 探测器，从而显著减轻了重量，使仪器更紧凑、更易于操作，可用于测定中子剂量率。用户可使用三种操作模式：RATE、MAX 和 COUNT。RATE 和 MAX 模式下，测量值可采用两组单位（主单位和辅单位）采集，单位包括 cps、cpm、rem/hr 或 Sv/h。内置开关用于启用或禁用前面板设置功能，以防止所需设置被意外修改。用户也可使用 Ludlum Measurements 的软件进行设置。

该仪器配备大型、易读的 LCD（液晶显示屏），可旋转，最大程度地方便操作员使用。连接线穿过坚固的手柄，方便使用。此外，显示单元可从 REM 球上拆卸，方便操作员在电缆长度范围内将探测器和显示单元调整到最佳位置。其他特点包括音频警告音以及简单、直观、用户友好的设计。防溅结构使 Model 30 能够在户外环境中使用。仪器主体由轻质、耐用、耐冲击的塑料制成。

指示用途	中子剂量率
探测器	³ He比例探测器，1.6 x 2.5厘米（0.6 x 1.0英寸）（深 x 长），周围环绕着一个直径22.9厘米（9.0英寸）的镉载聚乙烯球
测量范围	0 至 99.9 mSv/h（0 至 9.99 雷姆/小时）
灵敏度（裸 AmBe 中子）	通常为每 μSv/h 10 cpm（每 mrem/hr 100 cpm）
能量响应	提供从热中子到 7 MeV 的近似逆 RPG 曲线，提供高达 12 MeV 的响应
线性	读数与实际值的10%以内
伽马射线抑制（¹³⁷ Cs 伽马射线）	10 cpm 至 0.1 Sv/h（10 R/hr）
LCD显示屏	3 位 LCD 大显示屏，13.4 毫米（0.53 英寸），低电量指示器，MAX、ALARM、MUTE 单位：(k)cps、(k)cpm、(µ)(m)Sv(/h)、(µ)(m)rem(/h)
显示范围	0.0 cps 至 99.9 kcps 0.00 cpm 至 999 kcpm 0.00 µrem/小时至 999 rem/小时 0.00 µSv/h 至 999 Sv/h 可以设置显示范围以将显示限制在校准范围内
背光	内置环境光传感器会自动激活低功率LED背光，除非将内部拨码开关设置为常亮（这将缩短电池寿命）。警报光强度会根据环境光水平而变化。
控件	开启/关闭/确认：长按开启；点击确认警报并使警报音静音；按下重置 Sigma Audio 警报，打开/关闭“咔哒”音频，打开/关闭 Sigma Audio 蜂鸣声；按住关闭模式：长按可在 NORMAL（计数率）、MAX（捕获峰值率）、COUNT（用户可选的预设计数时间，0 至 10 分钟）之间切换。模式数量可在设置中减少。单位：长按可在计数率（cpm、cps）或剂量/曝光（µSv/h、rem/hr）之间切换单位
响应时间	用户可选择 1 至 60 秒、自动响应速率“快”或“慢”，或固定“快”和“慢”
警报	计数率、暴露/剂量和定标器警报设定点可在显示范围内调节
超载	高计数率饱和保护可防止错误显示较低计数率
死区时间校正	采用一阶和二阶校正来扩展性能
工作电压	约 1200 Vdc
临界点	-2 毫伏
声音的	0.6 米（2 英尺）处大于 75 dB，约 4 kHz
单击“音频划分”	x1、x10、x100、x1000
力量	两节碱性电池或两节可充电“AAA”电池
电池寿命	约 100 小时运行时间，24 小时低电量警告
建造	耐冲击塑料，配有防水橡胶密封圈和独立电池仓
工作环境	户外防溅罩
温度范围	-20 至 50 °C（-5 至 122 °F）可经认证在 -40 至 65 °C（-40 至 150 °F）范围内运行
环境评级	NEMA等级为 3x 或IP等级为 52，带有音频孔密封选项（孔密封选项将使最大音量降低约 10 dB）
尺寸	显示装置： 8.5 x 8.0 x 4.8 厘米（3.4 x 3.1 x 1.9 英寸）（高 x 宽 x 长）探测器：直径 22.9 厘米（9 英寸）的 REM 球，带^{3 个}He 探测器（1.6 x 2.5 厘米）（深 x 长）
重量	显示单元： 174 克（0.38 磅） REM 球组件： 6.6 千克（14.5 磅）
