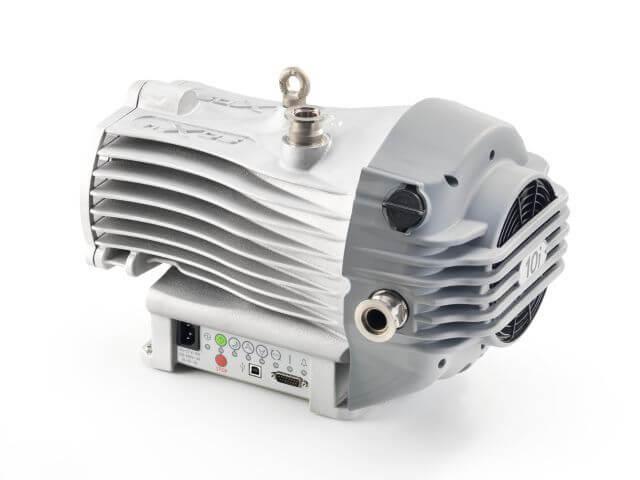

Edwards nXDS10iC 干式涡旋真空泵 (7.5 CFM, A73602983)
品牌: DigiVac
型号: Edwards nXDS10iC Dry Scroll Pump | 7.5 CFM for Corrosive Environments | A73602983
Edwards nXDS10iC 是一款专为腐蚀性环境设计的干式涡旋真空泵，具备 7.5 CFM 抽速。采用 Chemraz®内部阀门和不锈钢配件，提供无油、洁净的真空环境，适用于科研及化学实验室。
产品详情
产品概述
Edwards nXDS10iC 干式涡旋真空泵拥有 7.5 CFM 的抽速，是研究、加工和化学实验室中腐蚀性环境的理想选择。作为新一代真空泵，它在耐化学性、使用寿命、维护便捷性和效率方面均有显著提升。
核心特性与优势
- 零件号 (PN): A73602983
- 耐腐蚀设计：配备 Chemraz®内部阀门和不锈钢配件，针对被抽介质提供额外保护，适用于酸性或腐蚀性物质。
- 纯净无油：真空腔内无润滑剂且完全密封，确保持续提供洁净干燥的真空，防止交叉污染。
- 轴承隔离：无大气至真空轴封设计使轴承完全隔离，防止工艺侵蚀，降低运行温度并延长寿命。
- 易于维护：简单的单侧涡旋结构结合创新的电机和轴承设计，仅需最少专用工具即可进行现场服务，降低拥有成本并最大化正常运行时间。
- 高效节能：改进的电机和驱动效率降低了功耗和总体拥有成本。
- 智能控制：高级接口支持多种传统、模拟和数字控制方法，可通过 USB、RS232 或 RS485 进行远程监控。
- 质保支持：提供一年保修以及来自 Edwards 的技术支持。
nXDS-C 系列是标准 nXDS 泵的改良版，特别适用于处理蒸汽及某些腐蚀性物质的应用。凭借卓越的抽气能力、极限真空性能和先进的设计特点，nXDS-C 成为同类产品中性能最佳的干式涡旋泵。
该泵的运行噪音比其他真空泵低达 20 倍。其智能控制功能和长达五年的维护间隔（标准保修 1 年，可扩展）使其成为当今最先进技术的首选小型干泵。
技术历史
这是 Edwards 推出的下一代真空泵。nXDS10iC 带来了诸多重大改进，包括耐化学腐蚀（C 型号）、更长的使用寿命、更简便的维护以及更高的效率。
工作原理概述
Edwards nXDS10iC 是一款真正的干式真空泵。所有轴承（含碳氢化合物润滑剂）均与真空空间隔离。它在继承 XDS 系列优点的基础上，提供了更高的抽速、更低的极限压力、更低的功耗和更低的噪音。气体镇流功能允许抽取可冷凝蒸汽，包括水、溶剂、稀酸和碱。最新的尖端密封技术显著延长了更换周期。集成的逆变器驱动器具有自动感应电压输入功能，可在全球范围内提供优化的泵送性能。
典型应用领域
- 通用洁净抽气应用
- 扫描电子显微镜 (SEM)
- 光束线和高能物理实验
- 涡轮分子泵前级泵
- 超高速离心机
- 镀膜工艺
- 低温技术
- 脱气/固化（油、环氧树脂）
- 蒸馏/萃取/过滤
- 冷冻干燥
- 工业炉
- 凝胶干燥
- 实验室台式真空系统
- 激光器、气体回收与再循环
- 氦质谱检漏仪
- 负载锁和传输室
- 稀有气体再循环与回收
- 制冷制造
- 研发实验室
- 旋转及离心蒸发器
- SEM/FIB (离子束修复)
- 溶剂回收
- 表面科学仪器
- 化学及蒸汽干式涡旋泵应用
泵型对比参数
| 参数项 | nXDS6iC | nXDS10iC | nXDS15iC | Edwards nXDS20iC |
| 标称转速 | 1800 rpm | 1800 rpm | 1800 rpm | 1800 rpm |
| 排量 | 6.2 m3h-1 / 3.6 ft3min-1 | 12.7 m3h-1 / 7.5 ft3min-1 | 17.1 m3h-1 / 10.1 ft3min-1 | 28.0 m3h-1 / 16.5 ft3min-1 |
| 峰值抽速 | 6.2 m3h-1 / 3.6 ft3min-1 | 11.4 m3h-1 / 6.7 ft3min-1 | 15.1 m3h-1 / 8.9 ft3min-1 | 22.0 m3h-1 / 13.0 ft3min-1 |
| 极限真空 (总压) | 0.020 mbar / 0.015 Torr | 0.007 mbar / 0.005 Torr | 0.007 mbar / 0.005 Torr | 0.030 mbar / 0.022 Torr |
| 最小待机转速 | 1200 rpm | 1200 rpm | 1200 rpm | 1200 rpm |
| 速度控制分辨率 | 1% | 1% | 1% | 1% |
| 最小转速下抽速 | 4.1 | 7.5 | 9.9 | 10 |
| 最大连续入口压力 | 200 mbar | 200 mbar | 200 mbar | 50 mbar |
| 电机功率 (单相) | 260 W | 280 W | 300 W | 260 W |
| 电源连接器 (单相) | IEC EN60320 C13 | IEC EN60320 C13 | IEC EN60320 C13 | IEC EN60320 C13 |
| 推荐保险丝 | 10A, 250Vac rms | 10A, 250Vac rms | 10A, 250Vac rms | 10A, 250Vac rms |
| 重量 | 26.2 kg / 58 lb | 25.8 kg / 57 lb | 25.2 kg / 56 lb | 25.6 kg / 56 lb |
| 入口法兰 | NW25 | NW25 | NW25 | NW25 |
| 排气法兰 | NW25 | NW25 | NW25 | NW25 |
| 噪音水平 | 52 dB(A) | 52 dB(A) | 52 dB(A) | 52 dB(A) |
| 入口法兰振动 | < 4.5 mms-1 (rms) | < 4.5 mms-1 (rms) | < 4.5 mms-1 (rms) | < 4.5 mms-1 (rms) |
| 静态泄漏率 | < 1×10-6 mbar ls-1 | < 1×10-6 mbar ls-1 | < 1×10-6 mbar ls-1 | < 1×10-6 mbar ls-1 |
| 工作温度范围 | 10 to 40 °C / 41 to 104 °F | 10 to 40 °C / 41 to 104 °F | 10 to 40 °C / 41 to 104 °F | 10 to 40 °C / 41 to 104 °F |
