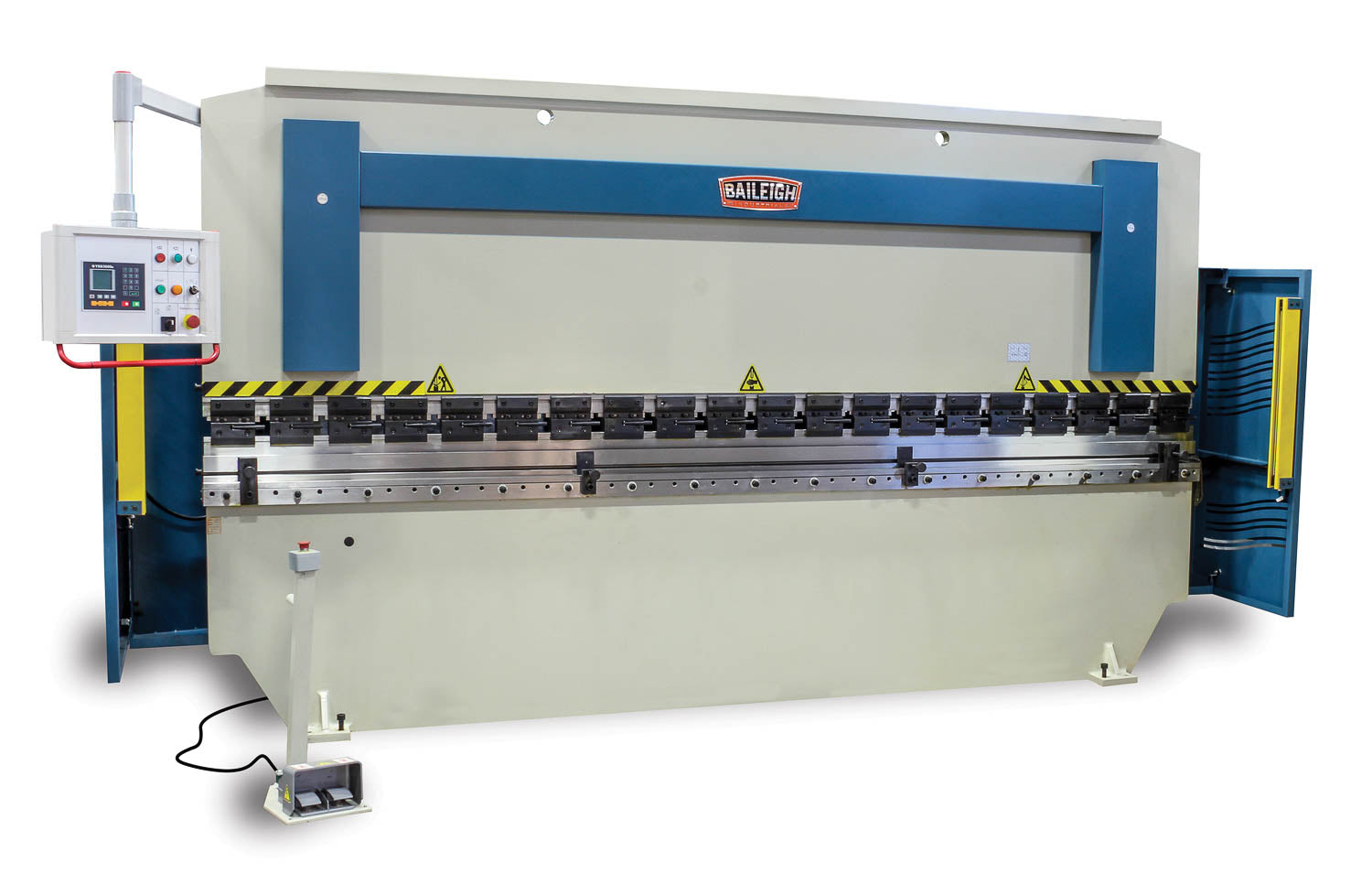

Baileigh BP-22413CNC 224 吨双轴可编程液压折弯机

1000791, Baileigh BP-22413CNC 液压折弯机

为了弯曲长达 10 英尺的金属板材，这款工业折弯机采用了耐用的 Vickers/Eaton® 泵。任何人都能轻松学会编程控制器。刚性钢制框架确保了加工的精确度。

主要特点：

• 提供高达 224 吨的压力。
• 提供 13 英尺长度（157 英寸）和 123 英寸的机架间距。
• 该折弯机也有 10 英尺版本可供选择。
• 运行电压为 220 伏三相电。
• 采用带有 Vickers/Eaton® 泵的工业级液压系统，确保机器平稳可靠运行。
• 扭矩管连接两个液压缸，使它们始终保持同步并与弯曲台平行。
• 链条驱动连杆使液压缸保持同步，确保机器平衡并延长使用寿命。
• 液压缸位于机器后部，便于更换流体。

精准、用户友好的控制系统

• 可在单次弯曲模式或可编程模式下运行。
• 标准配置双轴控制：行程和后挡料距离。
• 控制器非常简单，只需 5 分钟即可培训人员使用。
• 编程器可存储多达 40 个程序，每个程序最多 25 次弯曲，极大节省生产时间。
• 弯曲精度高达 +/- .01mm，确保零件一次性成型正确。
• 主要电气元件由德国的 Weidmueller 和 Schneider® 制造，确保持久**生产。
• 脚踏板控制行程上下。只需在控制器上输入规格，然后踩下踏板即可进行每次弯曲。
• 无需触碰控制器即可完成整个零件制作。踩下脚踏板的同时推入金属即可。
• 可选择两种速度：快速接近和退回，以及慢速弯曲。
• 速度选项可缩短周期时间，提高车间效率。
• 链条驱动后挡料系统采用成熟技术，易于维护。
• 23.62 英寸的后挡料可根据编程指令前进或后退。

钢板结构及包含的工具

• 全焊接全钢结构有助于防止变形并最小化弯曲过程中的挠度。
• 重达 24,640 磅，提供巨大的结构强度以确保结果准确。
• 包括长约 2 英尺的支撑臂。
• 标准配置工具：多 V 型下模和鹅颈冲头（欧式风格）。
• 快速释放工具架让您轻松更换。只需打开杠杆，上模即可落下。无需耗时的帽螺钉！
• 拱度调节旋钮让您选择在弯曲中心施加更多压力，以确保全程一致性。
• 安全光幕防止有人在太靠近时机器进行弯曲。
• 进行工具更换时，光幕可摆开让出空间。

规格参数：

• 货号：BP-22413CNC
• 工作台长度：125/157 英寸
• 后挡料长度：17144
• **压力：224 吨
• 喉深：12.5 英寸
• 行程距离：7 英寸
• 接近速度：2.0 英寸/秒
• 后挡料电机：1/2 马力
• 弯曲速度：.236 英寸/秒
• 主电机：15 马力
• 机架间距：100/123 英寸
• 工作台到滑块距离：19.6 英寸
• 电源：220V / 三相
• 运输尺寸（10 英尺版）：134" x 64" x 103"
• 运输尺寸（13 英尺版）：166" x 64" x 103"
• 运输重量（10 英尺版）：21,280 磅
• 运输重量（13 英尺版）：24,640 磅
• 运输重量：29600 磅
• 运输尺寸（英寸）：184x76x114
