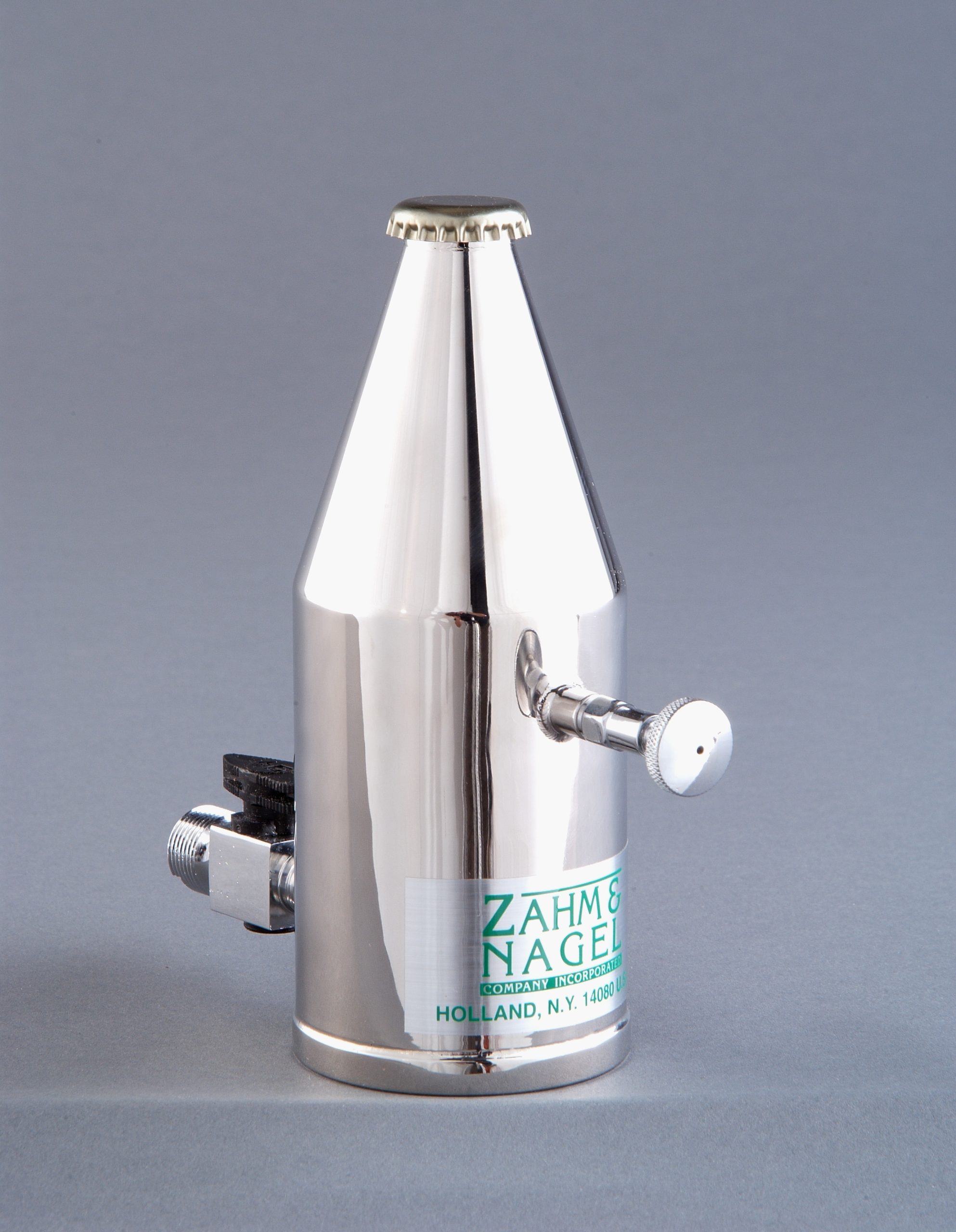

Zahm & Nagel 3000 Sample Bottle COMPLETE 取样瓶组件

产品描述

警告：操作本仪器时必须佩戴安全眼镜。

操作步骤

• 关闭瓶上的入口阀 (3002a) 和排气阀 (3003)，将水注满至瓶口。瓶子及液体应冷却至待测产品的温度，这有助于从储罐中获得均匀的填充。
• 在瓶子上放置瓶盖（啤酒皇冠盖），并使用压盖机将其压紧固定。
• 将瓶子通过入口阀 (3002a) 连接到 CO²气体总管 (4000)。此时组件已连接至 CO²气源罐。
• 倒置瓶子并打开排气阀 (3003)。随后开启 CO²气体并打开入口阀 (3002a)。水将被 CO²气体完全排出。
• 关闭排气阀 (3003)，并在瓶内建立 30 psi 的反压。
• 关闭入口阀 (3002a)，将瓶子从气源和气体总管 (4000) 上拆下。
• 将瓶子浸没在水中，观察是否有气体泄漏。
• 将夹紧装置 (2037) 安装到取样瓶的入口阀上。在将夹紧装置连接到取样瓶之前，请确保氯丁橡胶垫片 (2038) 已正确安装在夹紧装置的旋转螺母 (2039) 中。
• 将取样瓶/夹紧装置组件连接到待测储罐的试水旋塞上。为此，请旋转夹紧装置上的 U 形螺栓螺母 (2045)，将 U 形螺栓打开至最外侧位置。将夹紧装置的 U 形螺栓置于测试罐试水旋塞的凸台上方。
• 向适当方向转动 U 形螺栓螺母，将 U 形螺栓紧紧关闭在试水旋塞上。
• 打开试水旋塞和入口阀，让多余的气体吹回储罐并净化试水旋塞管路。
• 稍微打开排气阀，以便逐渐释放气体并使产品安静地填充取样瓶。
• 让瓶子溢出，并按顺序关闭入口阀和排气阀。
• 从试水旋塞上取下取样瓶。

现在取样瓶已准备好进行 CO²和空气测试，应将其插入 Zahm 新型带表盘温度计的空气测试仪（7000 系列）中进行这些测试。常规做法是将取样瓶倒置并打开排气阀以移除 20cc 液体。如果需要非常精确的测试，应对移除的样品体积进行修正。有关空气和 CO²测试的更多说明，请参阅 Zahm 7000 系列穿刺装置的操作说明书。
