Zahm & Nagel 1000D CO² 体积测定仪

产品概述

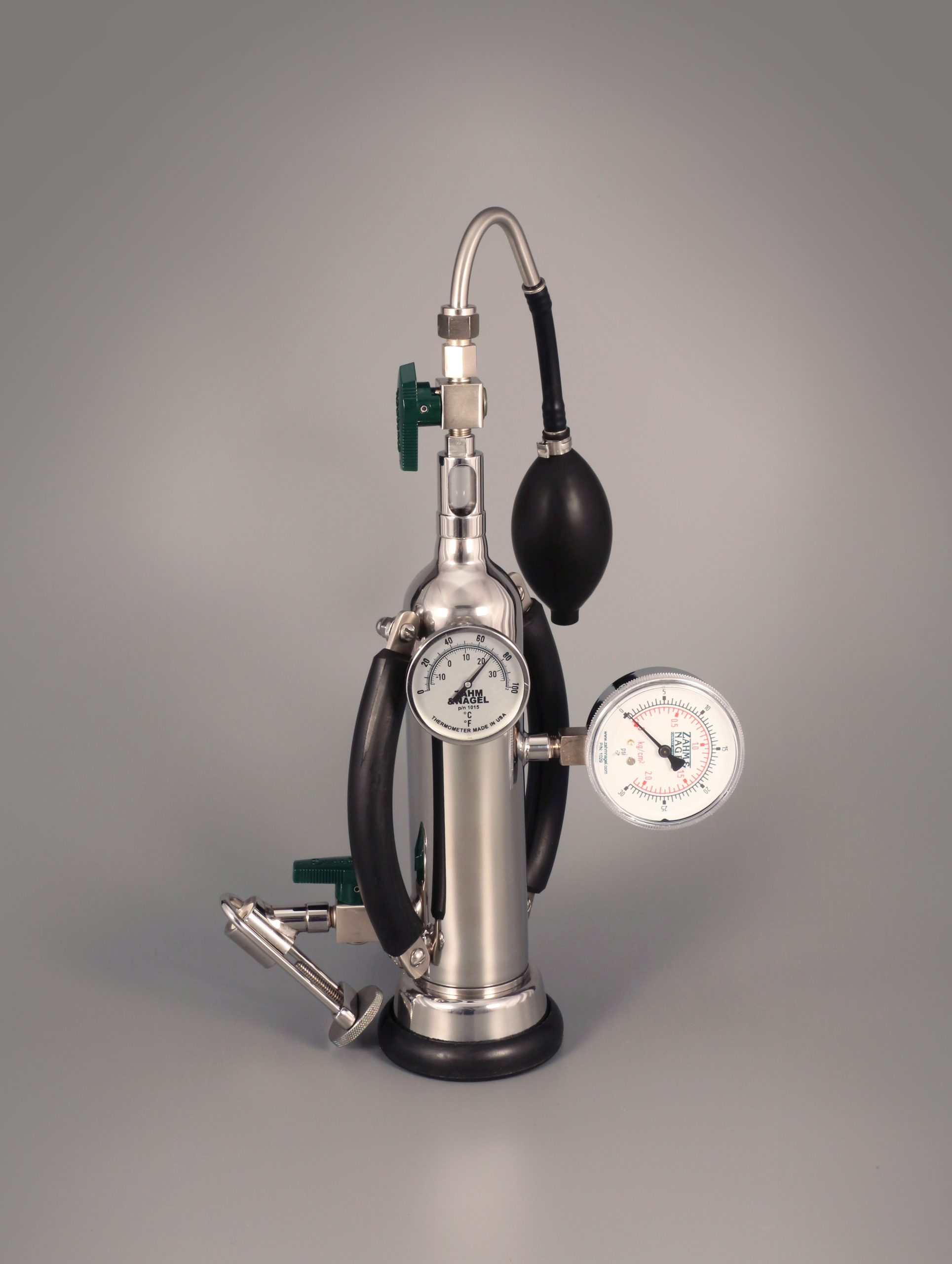

Zahm & Nagel 1000D（SS-60）体积测定仪采用精密活塞释放机制，旨在准确测定储罐中饮料的平均二氧化碳含量。其设计优于老款型号，大幅提升了测试的准确性和效率。仪器出厂前，压力表已校准至±¼ psi（中量程），温度计已测试至±¼ 度精度。

维护与校准指南

若在使用过程中对仪表精度产生疑问，请执行以下检查：

• 压力表校准：应使用 Zahm & Nagel 测试仪（series 8000）、死重测试仪或数字测试 gauge 进行检查和校准。最准确的范围是中量程。如需重置指针，可移除表盖，用小螺丝刀插入表盘 5 点钟位置的开槽黄铜螺丝进行调节。注意：表盘上的“零区”内指针停留均属正常，无需强行校准回零区。
• 温度计维护：若因粗暴操作导致温度计液柱分离，请按随附说明书重新连接。若温度计破裂，请参考更换说明。
• 活塞润滑：若活塞 (1005) 卡在活塞体 (1006) 中，请解锁活塞锁销 (1008)，打开入口阀 (1020-B) 并将活塞拉至全开位置。涂抹少量 O 型圈润滑剂并上下活动活塞以润滑内部 O 型圈 (1009)。此操作应作为常规维护频繁进行。

警告：操作本仪器时，操作员必须佩戴护目镜。

Click Here for the line drawing and parts description that show the components of the volume meter. Refer to this page when operating the instrument or when ordering parts.

操作步骤

注意：操作前，请将体积测定仪冷却至接近待测啤酒的温度。

1. 关闭下部入口阀 (1020-B)，并将膨胀活塞 (1005) 锁定在“内”位置。
2. 打开顶部排气阀 (1020-B)，使用吸气灯泡 (1042) 或其他压力源建立背压，直至达到待采样罐内的近似背压加上静水压头，然后关闭顶部排气阀 (1020-B)。
3. 通过松开夹紧装置螺丝 (1024)，将夹紧装置轭 (1023) 滑过试水旋塞的凸台，将体积测定仪连接到罐体的试水旋塞上。顺时针旋转夹紧螺丝，确保夹紧装置垫片 (1025) 在试水旋塞和夹紧装置组件 (1021) 之间形成紧密密封。
4. 打开入口阀 (1020-B)，然后完全打开试水旋塞。
5. 当压力表读数稳定时，移除吸气灯泡 (1042)，部分打开顶部排气阀 (1020-B)，使压力表读数下降约 1 psi。让体积测定仪充液，直到啤酒从鹅颈管 (1045) 溢出。
6. 完全打开排气阀 (1020-B)，让啤酒流扫除任何气泡。
7. 关闭入口阀、排气阀和试水旋塞。从罐体试水旋塞上取下体积测定仪。
8. 部分打开排气阀 (1020-B) 以降低虚假压力读数，使压力表读数降至测试预期的平衡压力附近，然后关闭排气阀 (1020-B)。
9. 逆时针旋转活塞手柄 (1007) 至释放位置。切勿拉出手柄，应让瓶内压力在摇晃样品时将活塞推出。强行拉出手柄会导致压力表损坏。
10. 剧烈摇晃体积测定仪，直至建立平衡温度和压力，并记录读数。参考仪器附带的图表获取对应的气体体积量。当摇晃后温度和压力保持恒定时，即达到平衡。注意：摇晃时手不要接触体积测定仪的金属主体，以免导致啤酒温度升高。请握住手柄；若无手柄，请握住底座护罩 (1003) 和颈部护罩 (1004a)。

注：体积测定仪图表 (1049) 给出了 CO² 气体在普通啤酒中的溶解度，其读数通常低于基于水中溶解度的图表。
