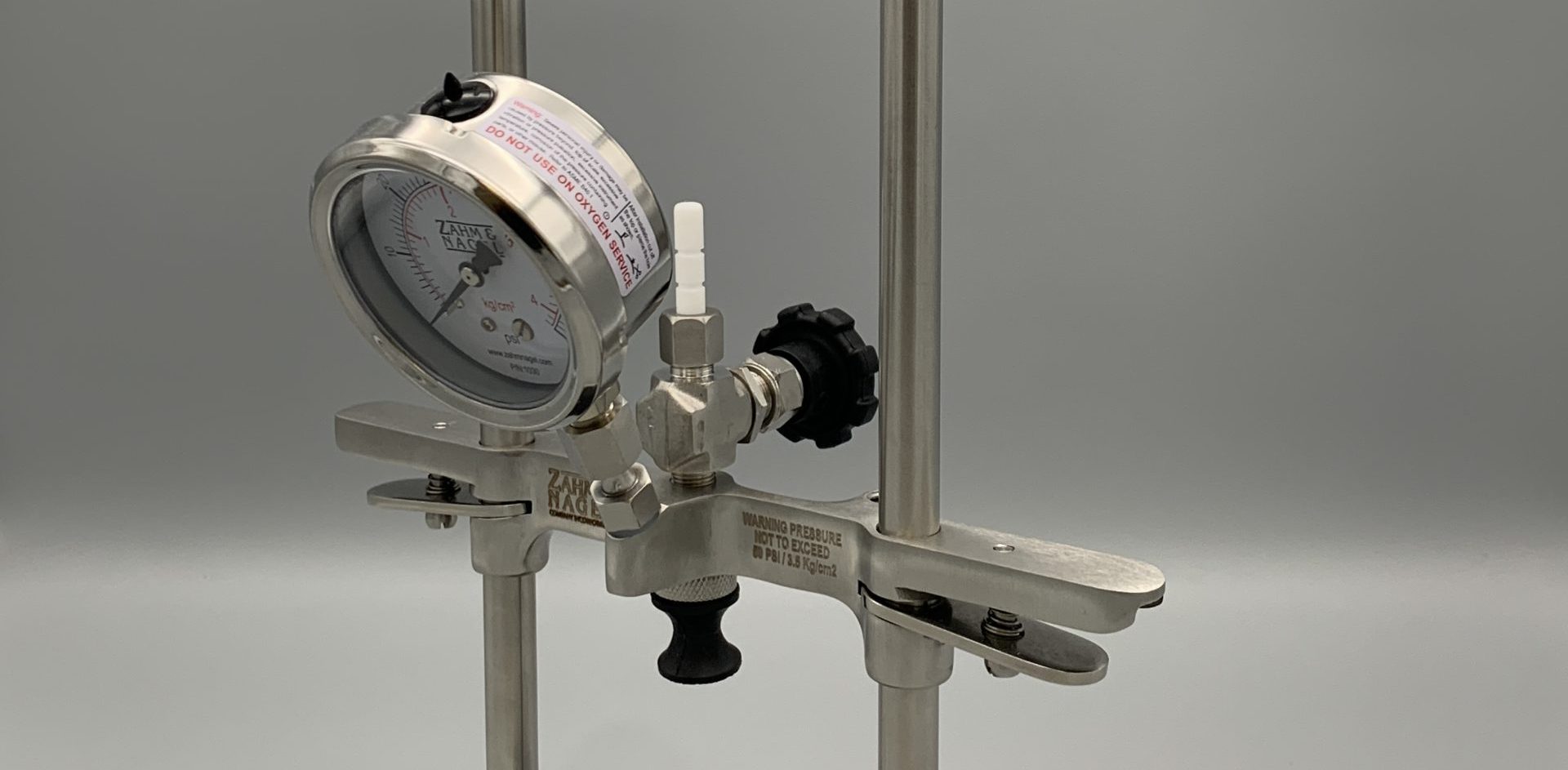

Zahm & Nagel 11000 改良型穿刺装置

产品概述

11000 系列穿刺装置是改良版的 Zahm 新式空气测试仪（5000 系列），省略了滴定管 (5003-25)、滴定管夹 (5006)、支撑杆 (5016)、液位瓶及支架 (5047/5050) 以及连接软管 (5052)。本仪器专用于特定容器的穿刺测试。

警告：操作本仪器时必须佩戴眼部防护装备。

注意：使用前应测试仪器各连接处是否存在气体泄漏。可通过给仪器加压并在各连接处涂抹肥皂水溶液来完成检测，若有泄漏则会形成气泡。也可将仪器加压后浸入玻璃水箱中检测泄漏。

操作步骤

• 1. 将待测瓶子或罐子放在底座垫 (5022) 上，降低横杆 (5024)，直到橡胶密封圈 (5045) 刚好接触容器顶部。通过按下横杆两侧的锁紧板 (5026) 并向下推来降低横杆。
• 2. 保持锁紧板按下状态，双手迅速向下推横杆，直至刺穿容器。
• 3. 松开锁紧板。横杆将锁定在适当位置，橡胶密封圈被压缩以防止穿刺点泄漏。穿刺后小心不要误触锁紧板，因为只需轻微向上压力即可释放横杆。
• 4. 右手握住仪器底部，左手握住导向杆 (5017)。快速前后摇晃仪器，直到获得最大压力表读数。如果需要测定 CO² 气体体积，请记录此压力值。
• 5. 打开 Whitey 阀门 (5056) 释放容器内的压力。
• 6. 按下锁紧板并抬高横杆，以便取出容器。

CO² 气体体积测定

支持 PAT 单元的快速断开，用于羰基分析（通过将羰基鼓泡进入含有 0.25% 2,4-二硝基苯肼的 2/n HCl 洗气瓶中，形成可经 HPLC 分析的羰基衍生物）。
