Zahm & Nagel 5000 新型顶空空气测试仪

产品概述

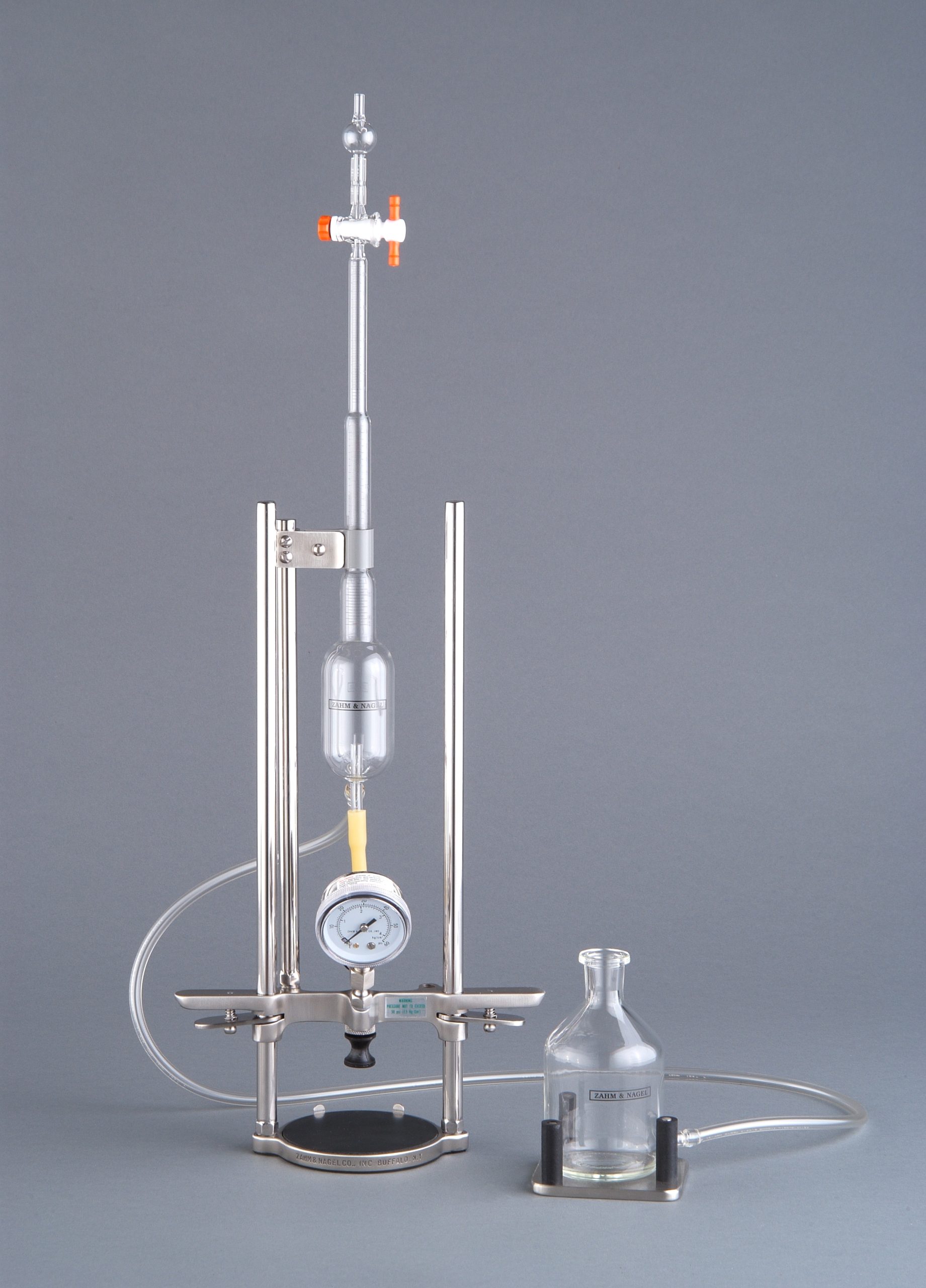

Zahm & Nagel 5000 新型顶空空气测试仪（New Style Headspace Air Tester）专门用于检测罐装和瓶装产品中的空气含量。当您需要更高的测试速度和准确性时，这款仪器是最佳推荐方案。其设计具备自动调节功能，能够灵活适应各种尺寸的瓶子和罐头，并提供1 升和3 升两种容量规格以满足不同生产需求。

组装指南

组装仪器时，请在滴定管茎部 (5003-25) 和液位瓶 (5047) 上涂抹少量润滑剂。将连接管 (5052) 和橡胶耦合器 (5046) 浸入热水中以便于插入。随后，将橡胶耦合器连接到滴定管的中心茎部，另一端连接到 Whitey 阀门 (5055) 的软管接头 (5057)。将连接管连接到液位瓶的侧茎部。最后，将滴定管夹 (5006) 安装在滴定管周围，并固定在支撑杆 (5016) 上。

操作与安全警告

警告：本仪器操作过程中使用腐蚀性溶液。若操作不当，该溶液可能导致操作人员严重灼伤。操作时请务必佩戴护目镜和防护服。

仪器准备就绪后，应首先测试各连接处是否存在气体泄漏。可通过给仪器加压并在连接处涂抹肥皂水来检查，或将仪器 submerged 在水槽中观察气泡。气体分析的标准接受温度为 77ºF/25ºC，建议在测试前将样品调整至此温度。

详细操作步骤

• 关闭 Whitey 阀门 (5056)，打开滴定管旋塞 (5005)，在液位瓶 (5047) 中加入约 100cc 水，将其抬高使水流至滴定管刻度底部。
• 关闭滴定管旋塞，将液位瓶降至支架 (5050) 上。
• 在橡胶密封件 (5045) 下方放置一小杯水，降低横杆 (5024) 使密封件浸没在水中。注意：按下横杆两侧的锁板 (5026) 并向下推即可降低横杆；释放锁板后，横杆将牢固锁定。
• 完全打开 Whitey 阀门，水将被吸入并通过阀门，排出系统中的滞留空气。轻敲管路以释放气泡进入滴定管。
• 关闭 Whitey 阀门，从穿刺针 (5042A) 下移开烧杯。
• 打开滴定管旋塞，让水流回液位瓶，然后倒掉水。
• 用腐蚀性溶液替换液位瓶中的水，填充至约一半。建议使用 20% 的氢氧化钾或氢氧化钠溶液 进行空气测试。配制方法：将 100 克晶体缓慢加入 500cc 蒸馏水中，并存于密封罐中。
• 抬高液位瓶以完全充满滴定管，然后关闭旋塞。为防止溢出，滴定管顶部配有腐蚀性捕集器 (5079)。充液时检查塑料连接管 (5052) 并排出气泡。
• 将待测瓶子或罐子放在底座垫 (5022) 上，降低横杆直到橡胶密封件刚好接触容器顶部。
• 按下锁板并迅速向下推横杆，直至刺穿容器。
• 释放锁板，横杆将保持锁定状态，压缩橡胶密封件以防止穿刺点泄漏。注意刺穿后不要误触锁板。
• 右手握住仪器底部，左手同时握住导向杆 (5017) 和支撑杆 (5016)。快速前后摇晃仪器，直到获得最大 gauge 压力。注意：滴定管非常脆弱，摇晃时避免碰撞；确保液位瓶和支架放置稳固以防倾倒。
• 打开 Whitey 阀门 (5056)，让气体流入滴定管，将压力降至 5 psi 或以下。摇晃几次以使腐蚀性溶液吸收 CO²气体。建议颠倒仪器，让释放到滴定管中的气体被底部较大的球泡吸收。
• 重复上述过程。通常摇晃八到十次足以去除样品中的大部分空气。对于高精度工作，应持续操作直到获得稳定的空气读数。读取数据时，应抬高液位瓶使两容器液面持平。若读数随时间增加，可能意味着溶液稀释，需更换新鲜溶液。
• 关闭 Whitey 阀门，向上按压释放锁板，然后抬起横杆以取出容器。
