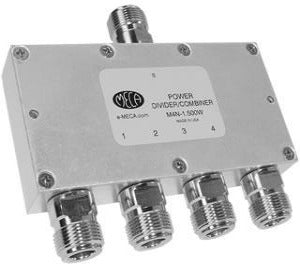

MECA M4N-1.500W N 型母头 4 路功率分配器
品牌: MECA Electronics
型号: M4N-1.500W
MECA M4N-1.500W 是一款 M 系列 N 型母头 4 路功率分配器/合成器，工作频率 0.8-2.2 GHz，平均功率额定值高达 75 瓦。该器件具备优异的相位一致性，适用于各类射频通信系统。
产品详情
产品概述
MECA M4N-1.500W 是 M 系列中的一款高性能 4 路功率分配器/合成器，采用 N-Female（N 型母头）接口设计。其工作频率范围为0.8-2.2 GHz，作为分配器或平衡合成器使用时，**大输入功率额定值为75 瓦。
技术规格亮点
- 路数配置：4 路输出/输入
- 接口类型：N-Female
- 频率范围：0.8-2.2 GHz
- 功率容量：平均功率 75 瓦
- 阻抗标准：标称 50 欧姆
重要注意事项
1. 所有单元在负载 VSWR 为 1.20:1 或更优时，作为分配器或平衡合成器的**大输入功率额定值为 75 瓦。计算合成额定功率的公式为：（分配器额定输入功率 * 5%）/ "N"（输入通道数）= 合成时每个端口的**大输入功率。
2. 所有输出/功率合成器端口均为同相（0° 差异）。
3. 标称阻抗标准为 50 欧姆。
4. 工作温度范围从 -55°C 到 +85°C。
5. 请参阅应用说明：MAP-801（关于作为合成器使用的功率分配器）。
