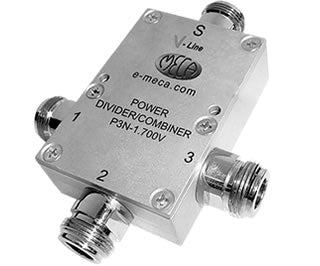

MECA P3N-1.700V N 型母头三路功率分配器
品牌: MECA Electronics
型号: P3N-1.700V
MECA P3N-1.700V 是一款 N 型母头接口的三路功率分配器/合成器，工作频率覆盖 0.698-2.7 GHz，平均功率额定值为 50 瓦。该器件具有优异的驻波比性能，所有输出端口同相，标称阻抗为 50 欧姆，适用于广泛的射频通信系统。
产品详情
产品概述
MECA P3N-1.700V 是一款高性能的 3 路 Tee 型功率分配器/合成器，采用 N-Female（N 型母头）接口设计。其工作频率范围为 0.698-2.7 GHz，平均功率处理能力高达 50 瓦，是基站、室内分布系统及各类射频应用的**选择。
主要特性
- 频率范围：0.698-2.7 GHz
- 接口类型：N-Female（N 型母头）
- 路数：3 路（3-way）
- 平均功率额定值：50 瓦
- 标称阻抗：50 欧姆
- 相位特性：所有输出/功率合成端口同相（0° 差异）
- 工作温度：-55°C 至 +85°C
技术说明
1. 所有单元作为分配器或带负载的平衡合成器使用时，均按**大输入功率评级，电压驻波比（VSWR）优于或等于 1.20:1。
2. 合成额定功率计算公式：(分配器额定输入功率 * 5%) / "N" (输入通道数) = 合成时每个端口的**大输入功率。
3. 更多应用详情可参考应用笔记 MAP-801。
