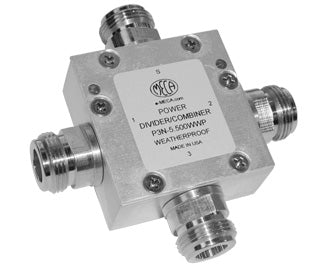

MECA Electronics P3N-5.500WWP N 型母头 3 路功率分配器/合成器
品牌: MECA Electronics
型号: P3N-5.500WWP
MECA P3N-5.500WWP 是一款 3 路 N 型母头 Tee 功率分配器/合成器，工作频率为 4.9-6.0 GHz，平均功率额定值为 20 瓦。该器件具有 50 欧姆标称阻抗，所有输出端口同相，适用于各种射频系统应用。
产品详情
产品概述
MECA 的 P3N-5.500WWP 是一款高性能的 3 路 Tee 型功率分配器/合成器，采用 N 型母头连接器。其设计工作频率范围为 4.9-6.0 GHz，能够处理高达 20 瓦 的平均功率。
主要特性
- 3 路功率分配或合成功能
- N 型母头接口 (N-Female)
- 频率范围：4.9-6.0 GHz
- 平均功率额定值：20 瓦
- 标称阻抗：50 欧姆
- 所有输出/功率合成端口同相（0°相位差）
- 工作温度范围：-55°C 至 +85°C
技术说明
1. 所有单元作为分配器或带负载的平衡合成器时，额定**大输入功率对应的电压驻波比 (VSWR) 为 1.20:1 或更优。计算合成额定功率的公式如下：(分配器的额定输入功率 * 5%) / "N" (输入通道数) = 合成时每个端口的**大输入功率。
2. 所有输出/功率合成端口均为同相（0°相位差）。
3. 标准标称阻抗为 50 欧姆。
4. 工作温度范围为 -55°C 至 +85°C。
5. 有关功率分配器作为合成器的应用详情，请参阅应用笔记 MAP-801。
