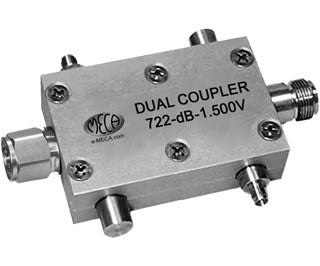

MECA Electronics 722-20-1.500V 双定向耦合器
品牌: MECA Electronics
型号: 722-20-1.500V
MECA 722-20-1.500V 是一款高功率双定向耦合器，频率范围 0.800-2.200 GHz，额定功率 500 瓦。具有极低插入损耗和直流隔离耦合端口，适用于精密监测、信号混合及扫频测量等系统应用。
产品详情
产品概述
MECA 的722-20-1.500V双定向耦合器具备高功率处理能力，拥有极低的插入损耗。其工作频率范围为0.800-2.200 GHz，非常适合需要精确监测、外部电平控制、信号混频或扫频传输与反射测量的系统应用。
该产品的耦合端口采用直流隔离设计，仅通过射频信号。此外，还提供耐候型型号（IP61 防护等级）以供选择。
主要特性
- 频率范围：0.800-2.200 GHz
- 额定功率：500 瓦（平均），峰值功率高达 10 kW
- 标称阻抗：50 欧姆
- 耦合端口直流隔离，仅通过 RF
- 提供 10, 20, 30 和 40 dB 的标称耦合值
- 可选 IP61 耐候型号
技术备注
- 1. 数据不包含因耦合产生的理论插入损耗（详见规格表）。
- 2. 所有单元的峰值功率额定值为10 kW。
- 3. 标称阻抗标准为50 欧姆。
- 4. 工作温度范围为-55°C 至 +85°C。
- 5. 安装孔直径为 0.156 英寸，共 2 处通孔。
