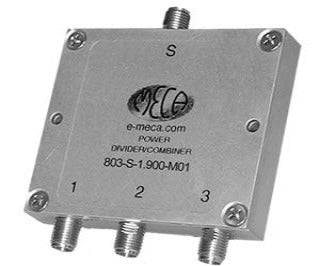

MECA Electronics 803-S-1.900-M01 SMA 女性三路功率分配器/合成器

产品概述

MECA 的 803-S-1.900-M01 是一款高性能的三路功率分配器/合成器，采用 SMA-Female 接口设计。该器件在 0.8-3.0 GHz 的频率范围内提供**的性能，平均功率额定值高达 20 瓦，适用于各种射频和微波应用。

关键技术参数

• 品牌：MECA Electronics
• 型号：803-S-1.900-M01
• 连接器类型：SMA-Female
• 频率范围：0.8-3.0 GHz
• 平均功率：20 瓦
• 标称阻抗：50 欧姆
• 路数：3 路

重要说明

• 1. 插入损耗高于理论三路功率分配器分裂值的 4.77 dB。
• 2. 所有单元额定**大输入功率可作为分配器或平衡合成器使用，负载 VSWR 为 1.20:1 或更好。计算合成额定功率的公式为：（分配器额定输入功率 * 5%）/ "N" 输入通道数 = 合成时每个端口的**大输入。
• 3. 所有输出/功率合成器端口均为同相（0° 差异）。
• 4. 标称阻抗标准为 50 欧姆。
• 5. 工作温度范围为 -55°C 至 +85°C。
• 6. 请参阅应用笔记 MAP-801 了解作为合成器的功率分配器详情。
