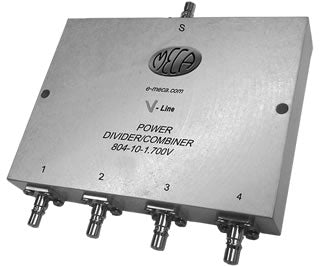

MECA Electronics 804-10-1.700V QMA 四路功率分配器/合成器
品牌: MECA Electronics
型号: 804-10-1.700V
MECA 804-10-1.700V 是一款工作频率为 0.698-2.7 GHz 的四路 QMA 功率分配器/合成器，平均功率额定值为 40 瓦，标称阻抗为 50 欧姆，适用于多种射频应用场景。
产品详情
产品概述
MECA 的 804-10-1.700V 是一款高性能的四路功率分配器/合成器，采用 QMA 连接器接口。该器件设计用于在 0.698 至 2.7 GHz 的频率范围内稳定工作，能够处理高达40 瓦的平均功率。
主要特性
- 工作频率范围：0.698-2.7 GHz
- 平均功率额定值：40 瓦
- 标称阻抗：50 欧姆
- 所有输出/合成端口同相（0°相位差）
- 工作温度范围：-55°C 至 +85°C
- **大直流电压：50V
技术说明
1. 插入损耗高于理论分配值。
2. 遵循 50 欧姆标称阻抗标准。
3. 机械尺寸与对应的V-Line型号相同。
4. 有关将功率分配器用作合成器的应用详情，请参阅应用笔记 MAP-801。
