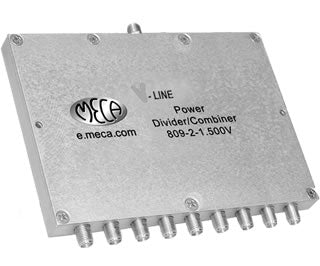

MECA Electronics 809-2-1.500V SMA 母头 9 路功率分配器/合成器
品牌: MECA Electronics
型号: 809-2-1.500V
MECA 809-2-1.500V 是一款高性能 9 路功率分配器/合成器，采用 SMA 母头接口，工作频率覆盖 0.8-2.2 GHz，平均功率额定值为 20 瓦，适用于各种射频系统应用。
产品详情
产品概述
MECA 的 9 路功率分配器/合成器（型号：809-2-1.500V）专为高频应用设计，配备SMA-Female接口。该器件在0.8-2.2 GHz频率范围内提供**的性能，平均功率额定值高达20 瓦。
关键技术规格
- 路数：9 路
- 接口类型：SMA 母头
- 频率范围：0.8-2.2 GHz
- 平均功率：20 瓦
- 标称阻抗：50 欧姆
重要说明
- 插入损耗高于 9.54 dB（理论 9 路功率分配分裂值）。
- 所有单元作为分配器或带负载的平衡合成器时，额定**大输入功率下的电压驻波比（VSWR）为1.20:1或更优。合成额定功率计算公式：(分配器额定输入功率 * 5%) / "N"（输入通道数）= 合成时每个端口的**大输入功率。
- 所有输出/功率合成端口均为同相（0°相位差）。
- 标称阻抗标准为 50 欧姆。
- 工作温度范围：-55°C 至 +85°C。
- 更多应用详情可参考应用笔记 MAP-801。
