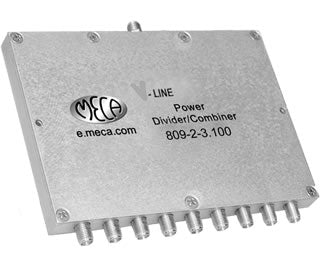

MECA Electronics 809-2-3.100 SMA 女性 9 路功率分配器/合成器

产品概述

MECA 的 809-2-3.100 是一款高性能 9 路功率分配器/合成器，采用 SMA-Female 接口设计。其工作频率范围为 2.0-4.2 GHz，平均功率处理能力高达 20 瓦。该器件专为需要**功率分配或信号合成的射频应用而设计。

主要特性

• 9 路功率分配/合成架构
• 频率范围：2.0-4.2 GHz
• 平均功率额定值：20 瓦
• 标称阻抗：50 欧姆
• 所有输出/功率合成端口同相（0°相位差）
• 工作温度范围：-55°C 至 +85°C

技术说明

1. 插入损耗高于 9.54 dB（理论 9 路功率分配分裂值）。
2. 所有单元作为分配器或带负载的平衡合成器时，额定**大输入功率的 VSWR 为 1.20:1 或更优。计算合成额定功率的公式为：（分配器额定输入功率 * 5%）/ "N"（输入通道数）= 合成时每个端口的**大输入。
3. 所有输出/功率合成端口保持同相（0°差异）。
4. 标准标称阻抗为 50 欧姆。
5. 工作温度范围为 -55°C 至 +85°C。
6. 更多应用详情可参考应用笔记 MAP-801。
