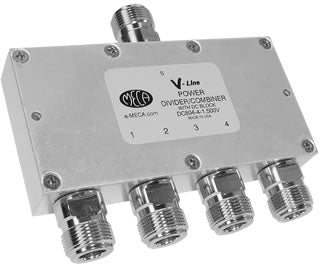

MECA DC804-4-1.500V N 型母头四路功率分配器/合成器
品牌: MECA Electronics
型号: DC804-4-1.500V
MECA DC804-4-1.500V 是一款工作频率为 0.8-2.2 GHz 的四路直流隔直 N 型母头功率分配器/合成器。其平均功率额定值为 20 瓦，标称阻抗为 50 欧姆，所有输出端口同相，适用于各种射频信号分配与合成应用。
产品详情
产品概述
MECA 推出的 DC804-4-1.500V 是一款高性能的四路功率分配器/合成器，专为 0.8-2.2 GHz 频段设计。该器件采用 N-Female 接口，具备直流隔直功能，平均功率处理能力高达 20 瓦。
关键技术特性
- 频率范围：0.8-2.2 GHz
- 端口配置：4 路输出/输入，均为 N 型母头
- 功率容量：平均功率 20 瓦
- 阻抗匹配：标称阻抗 50 欧姆
- 相位特性：所有输出/合成端口保持同相（0° 差异）
- 直流隔离：**大直流电压 50V
环境与机械规格
该设备具有出色的环境适应性，工作温度范围覆盖 -55°C 至 +85°C。其机械尺寸与对应的 V-Line 系列模型保持一致，便于系统集成与替换。
注意事项
- 上述损耗值为理论分配损耗。
- 有关将功率分配器用作合成器的详细应用指南，请参考应用笔记 MAP-801。
