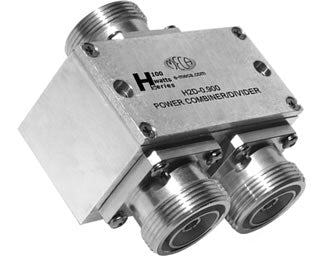

MECA H2D-0.900 7/16 DIN 二路功率分配器
品牌: MECA Electronics
型号: H2D-0.900
MECA H2D-0.900 是一款工作频率为 0.8-1.0 GHz 的 7/16 DIN 接口二路功率分配器/合成器，平均功率额定值为 40 瓦，标称阻抗 50 欧姆，适用于高可靠性射频系统。
产品详情
产品概述
MECA H2D-0.900 是一款高性能的 2 路功率分配器/合成器，采用坚固的 7/16 DIN 连接器接口。该器件专为 0.8 至 1.0 GHz 频段设计，能够处理高达40 瓦的平均功率，是基站、分布式天线系统（DAS）及测试测量应用的**选择。
核心特性
- 工作频率范围：0.8 - 1.0 GHz
- 端口类型：7/16 DIN
- 平均功率额定值：40 瓦
- 标称阻抗：50 欧姆
- 所有输出/合成端口保持同相（0°相位差）
技术说明与注意事项
1. MECA 功率合成器系列旨在提供连续的满额定功率，前提是采用有效的热传递方法（如额外的散热片或冷却风扇），确保外壳温度保持在+85°C或以下。
2. 工作温度范围：从-55°C 至 +85°C。
3. S 端口功率额定值定义为：当负载电压驻波比（VSWR）为 2.0:1 或更优时，作为功率分配器的**大输入功率。
4. 所有输出/功率合成端口均为同相（0°差异）。
5. 标准标称阻抗为 50 欧姆。
6. **大外壳温度为 85°C。
7. 有关将功率分配器用作合成器的详细应用指南，请参考应用笔记 MAP-801。
