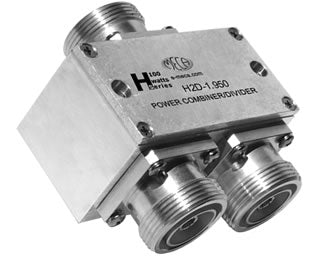

MECA H2D-1.950 7/16 DIN 二路功率分配器/合成器

产品概述

MECA H2D-1.950 是一款高性能的 2 路功率分配器/合成器，采用坚固的 7/16 DIN 连接器接口。该设备专为 1.7-2.2 GHz 频段设计，平均功率处理能力高达40 瓦，是基站天线系统及射频测试应用的**选择。

主要特性

• 工作频率范围：1.7-2.2 GHz
• 接口类型：7/16 DIN
• 标称阻抗：50 欧姆
• 所有输出/合成端口保持同相（0°相位差）
• 紧凑耐用设计，适合严苛环境

技术说明与注意事项

1. MECA 功率合成器系列旨在通过热传递方法（如额外散热片或冷却风扇）将外壳温度保持在 +85°C 或以下时，提供连续的满额定功率。
2. 工作温度范围：-55°C 至 +85°C。
3. S 端口功率额定值是指在负载 VSWR 为 2.0:1 或更好时，作为功率分配器的**大输入功率。
4. 所有输出/功率合成端口均为同相（0°差异）。
5. 标准标称阻抗为 50 欧姆。
6. **大外壳温度为 85°C。
7. 更多应用详情可参考应用笔记 MAP-801。
