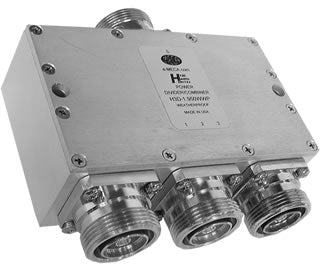

MECA H3D-1.950WWP 7/16 DIN 三路功率分配器/合成器
品牌: MECA Electronics
型号: H3D-1.950WWP
MECA H3D-1.950WWP 是一款工作频率为 1.7-2.2 GHz 的三路功率分配器/合成器，采用 7/16 DIN 接口。其平均功率额定值为 40 瓦，标称阻抗为 50 欧姆，所有输出端口同相，适用于严苛的工业射频环境。
产品详情
产品概述
MECA H3D-1.950WWP 是一款高性能的三路功率分配器/合成器，专为 1.7-2.2 GHz 频段设计。该设备采用坚固的 7/16 DIN 连接器接口，平均功率处理能力高达40 瓦，是基站、分布式天线系统（DAS）及测试测量应用的**选择。
关键特性
- 工作频率范围：1.7-2.2 GHz
- 端口配置：3 路分配/合成
- 接口类型：7/16 DIN
- 标称阻抗：50 欧姆
- 相位一致性：所有输出/合成端口同相（0°差异）
技术说明与注意事项
1. MECA 功率合成器系列旨在提供连续的满额定功率，前提是采用有效的热传递方法（如额外的散热片或冷却风扇），确保外壳温度保持在+85°C或以下。
2. 工作温度范围：从-55°C 至 +85°C。
3. S 端口功率额定值定义为：作为功率分配器使用时，在负载电压驻波比（VSWR）为 2.0:1 或更优情况下的**大输入功率。
4. 所有输出/功率合成端口均保持同相（0°差异）。
5. 标准标称阻抗为 50 欧姆。
6. **大外壳温度为 85°C。
7. 有关将功率分配器用作合成器的详细应用指南，请参考应用笔记 MAP-801。
