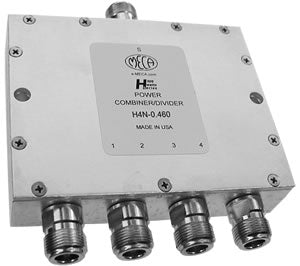

MECA Electronics H4N-0.460 N 型母头 4 路功率分配器/合成器
品牌: MECA Electronics
型号: H4N-0.460
MECA H4N-0.460 是一款工作频率为 0.400-0.520 GHz 的 4 路 N 型母头功率分配器/合成器，平均功率额定值为 100 瓦，标称阻抗为 50 欧姆，适用于各种射频信号分配与合成应用。
产品详情
产品概述
MECA H4N-0.460 是一款高性能的 4 路功率分配器/合成器，采用 N 型母头接口设计。该器件专为 0.400-0.520 GHz 频段优化，具备100 瓦的平均功率处理能力，标称阻抗为50 欧姆。
主要特性
- 工作频率范围：0.400-0.520 GHz
- 端口配置：4 路 N 型母头 (N-Female)
- 平均功率额定值：100 瓦
- 所有输出/功率合成端口均为同相（0° 相位差）
- 标称阻抗：50 欧姆
技术说明
1. MECA 功率合成器系列旨在提供连续全额定功率，前提是采用能将外壳温度保持在 +85°C 或以下的传热方法（例如使用额外的散热片和/或冷却风扇）。
2. 工作温度范围：从 -55°C 到 +85°C。
3. S 端口功率额定值是指作为功率分配器时的**大输入功率，此时负载电压驻波比 (VSWR) 为 2.0:1 或更优。
4. 所有输出/功率合成端口均为同相（0° 相位差）。
5. 标准标称阻抗为 50 欧姆。
6. **大外壳温度为 85°C。
