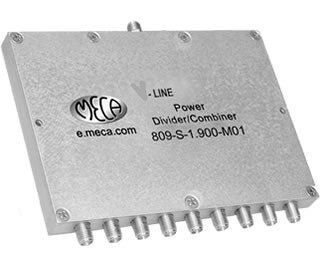

MECA Electronics 809-S-1.900-M01 SMA 女性 9 路功率分配器/合成器
品牌: MECA Electronics
型号: 809-S-1.900-M01
MECA 809-S-1.900-M01 是一款 9 路 SMA 女性功率分配器/合成器，频率范围 0.8-3.0 GHz，平均功率额定值为 20 瓦，标称阻抗 50 欧姆。
产品详情
产品概述
MECA 的 809-S-1.900-M01 是一款高性能 9 路功率分配器/合成器，采用 SMA-Female 接口。该器件工作频率范围为0.8-3.0 GHz，平均功率额定值为20 瓦，专为需要高通道数和宽频带的应用设计。
关键特性
- 9 路功率分配或合成功能
- 频率范围：0.8-3.0 GHz
- 平均功率：20 瓦
- 接口类型：SMA-Female
- 标称阻抗：50 欧姆
- 所有输出/功率合成端口同相（0°相位差）
- 工作温度范围：-55°C 至 +85°C
技术说明
1. 插入损耗高于 9.54 dB（理论 9 路功率分配拆分值）。
2. 所有单元作为分配器或带负载的平衡合成器时，额定**大输入功率，VSWR 为 1.20:1 或更优。计算合成额定功率的公式如下：（分配器额定输入功率 * 5%）/ "N" 输入通道数 = 合成时每个端口的**大输入功率。
3. 所有输出/功率合成端口均为同相（0°相位差）。
4. 标准标称阻抗为 50 欧姆。
5. 工作温度范围为 -55°C 至 +85°C。
6. 请参阅应用笔记 MAP-801 了解功率分配器作为合成器的详细信息。
