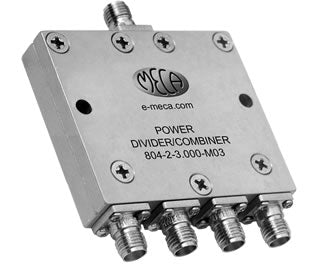

MECA Electronics 804-2-3.000-M03 SMA-Female 四路功率分配器/合成器
品牌: MECA Electronics
型号: 804-2-3.000-M03
MECA 804-2-3.000-M03 是一款 SMA-Female 接口的四路功率分配器/合成器，工作频率为 2.0-4.0 GHz，平均功率额定值为 30 瓦。该器件具有低插入损耗和高隔离度特性，适用于各种射频系统。
产品详情
产品概述
MECA 的 804-2-3.000-M03 是一款高性能的 4 路功率分配器/合成器，采用 SMA-Female 接口设计。其工作频率范围覆盖 2.000-4.000 GHz，平均功率处理能力高达 30 瓦。该器件专为需要**功率分配或信号合成的射频应用而设计。
主要特性
- 4 路功率分配/合成架构
- SMA-Female 连接器接口
- 所有输出/功率合成端口同相（0°相位差）
- 标称阻抗为 50 欧姆
- 工作温度范围：-55°C 至 +85°C
技术说明
1. 插入损耗高于 6.02 dB（理论上的 4 路功率分配器分裂值）。
2. 所有单元作为分配器或带负载的平衡合成器时，额定**大输入功率，电压驻波比（VSWR）为 1.20:1 或更优。计算合成额定功率的公式如下：（分配器额定输入功率 * 5%）/ "N"（输入通道数）= 合成时每个端口的**大输入功率。
3. 所有输出/功率合成端口均为同相（0°差异）。
4. 标准标称阻抗为 50 欧姆。
5. 工作温度范围为 -55°C 至 +85°C。
6. 请参阅应用笔记 MAP-801 了解有关将功率分配器用作合成器的详细信息。
