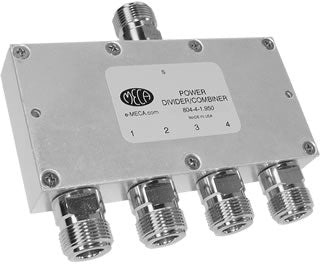

MECA Electronics 804-4-1.950 N-Female 四路功率分配器/合成器
品牌: MECA Electronics
型号: 804-4-1.950
MECA 804-4-1.950 是一款 N 型母头接口的四路功率分配器/合成器，工作频率为 1.7-2.2 GHz，平均功率额定值为 10 瓦。该器件具有 50 欧姆标称阻抗，所有输出端口同相，适用于各种射频信号分配与合成应用。
产品详情
产品概述
MECA 的 804-4-1.950 是一款高性能的4 路功率分配器/合成器，采用N-Female接口设计。其工作频率范围覆盖1.7-2.2 GHz，平均功率额定值高达10 瓦，能够满足严苛的工业及通信场景需求。
关键技术特性
- 频率范围：1.7-2.2 GHz
- 功率容量：平均功率 10 瓦
- 阻抗匹配：50 欧姆标称阻抗标准
- 相位一致性：所有输出/功率合成端口均为同相（0°差异）
- 工作温度：-55°C 至 +70°C
技术说明
1. 插入损耗高于理论上的 4 路功率分配分裂值 6.02 dB。
2. 所有单元作为分配器或带负载的平衡合成器时，均按**大输入功率评级，电压驻波比（VSWR）为 1.20:1 或更优。计算合成额定功率的公式为：（分配器额定输入功率 * 5%）/ "N"（输入通道数）= 合成时每个端口的**大输入功率。
3. 关于功率分配器作为合成器的应用，请参考应用笔记 MAP-801。
