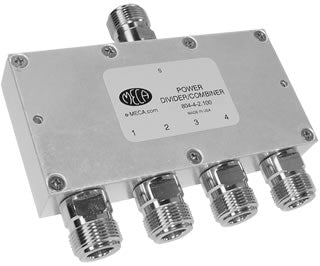

MECA Electronics 804-4-2.100 N 型母头四路功率分配器/合成器
品牌: MECA Electronics
型号: 804-4-2.100
MECA 804-4-2.100 是一款 N 型母头接口的四路功率分配器/合成器，工作频率为 1.5-2.7 GHz，平均功率额定值为 20 瓦。该器件具有低插入损耗和高隔离度特性，适用于各类射频系统。
产品详情
产品概述
MECA 的 804-4-2.100 是一款高性能的4 路功率分配器/合成器，采用N-Female接口设计。其工作频率范围覆盖1.5-2.7 GHz，平均功率处理能力达到20 瓦，是通信基站、测试测量及雷达系统的**选择。
技术规格
该产品基于 50 欧姆标称阻抗标准设计，所有输出/功率合成端口均保持同相（0°相位差）。在作为分配器或带有负载的平衡合成器使用时，所有单元的额定**大功率均基于电压驻波比（VSWR）优于 1.20:1 的条件。
关键特性与注意事项
- 插入损耗：高于理论 4 路功率分配分裂值 6.02 dB。
- 功率计算：合成额定功率计算公式为：(分配器额定输入功率 * 5%) / "N"输入通道数 = 合成时每个端口的**大输入功率。
- 相位一致性：所有输出端口相位差为 0°。
- 阻抗匹配：标准为 50 欧姆。
- 工作温度：-55°C 至 +85°C，适应严苛环境。
- 应用参考：详细应用说明请参考 MAP-801 文档。
