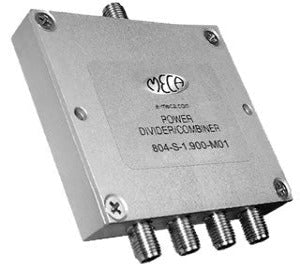

MECA Electronics 804-S-1.900-M01 SMA 女性四路功率分配器/合成器
品牌: MECA Electronics
型号: 804-S-1.900-M01
MECA 804-S-1.900-M01 是一款 SMA 女性接口的四路功率分配器/合成器，工作频率为 0.8-3.0 GHz，平均功率额定值为 20 瓦，标称阻抗为 50 欧姆。
产品详情
产品概述
MECA 的 4 路 804-S-1.900-M01 SMA-Female 功率分配器/合成器，具有 20 瓦 的平均功率额定值和 0.8-3.0 GHz 的工作频率。
技术规格与特性
- 接口类型：SMA-Female
- 路数：4 路
- 频率范围：0.8-3.0 GHz
- 平均功率：20 瓦
- 标称阻抗：50 欧姆
- 工作温度：-55°C 至 +85°C
重要说明
1. 插入损耗高于理论 4 路功率分配器分裂值的 6.02 dB。
2. 所有单元额定**大输入功率作为分配器或平衡合成器使用，负载 VSWR 为 1.20:1 或更好。计算合成额定功率的公式如下：（分配器的额定输入功率 * 5%）/ "N" 输入通道数 = 合成时每个端口的**大输入。
3. 所有输出/功率合成器端口均为同相（0° 差异）。
4. 标称阻抗标准为 50 欧姆。
5. 工作温度范围为 -55°C 至 +85°C。
6. 请参阅应用笔记 MAP-801 以获取更多关于功率分配器作为合成器使用的信息。
