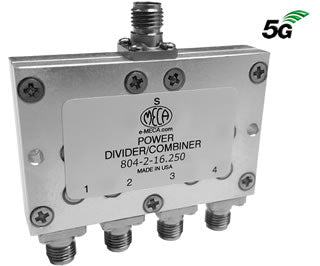

MECA Electronics 804-2-16.250 SMA 女性 4 路功率分配器/合成器

产品概述

MECA 的 4 路 804-2-16.250 SMA-Female 功率分配器/合成器，具有 30 瓦的平均功率额定值和 6.000-26.500 GHz 的工作频率。该器件设计用于在宽频带范围内提供卓越的信号分配与合成性能。

关键特性

• 频率范围：6.000-26.500 GHz
• 功率容量：平均功率 30 瓦
• 端口类型：SMA-Female
• 阻抗：标称 50 欧姆
• 相位一致性：所有输出/功率合成端口同相（0°差异）
• 工作温度：-55°C 至 +85°C

技术说明

1. 插入损耗高于 3.01 dB（理论上的 2 路功率分配器分裂损耗）。
2. 所有单元作为分配器或平衡合成器（负载 VSWR 为 1.2:1 或更好）时，均 rated **大输入功率。计算合成额定功率的公式为：（分配器的额定输入功率 * 5%）/ "N"（输入通道数）= 合成时每个端口的**大输入功率。
3. 所有输出/功率合成端口均为同相（0°差异）。
4. 标称阻抗标准为 50 欧姆。
5. 工作温度范围为 -55°C 至 +85°C。
6. 请参阅应用笔记 MAP-801 了解功率分配器作为合成器的详细信息。
