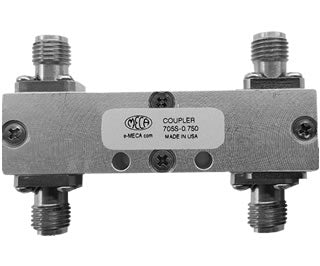

MECA Electronics 705S-0.750 SMA 母头 3dB 90°混合耦合器

产品概述

MECA 705S-0.750 3dB 90°混合耦合器专为高性能射频应用设计，工作频率范围为0.500 - 1.000 GHz。该器件额定功率为50 瓦（峰值功率 3K 瓦），具备低插入损耗和**的电压驻波比（VSWR）特性。

结构与材质

产品采用坚固的铝制外壳，表面涂有透明铬酸盐涂层，确保持久可靠的性能。虽然型号标识为 SMA-Female，但产品描述指出其配备N-Female 连接器，适用于各种严苛环境。所有产品均在美国制造。

应用场景

• 双工器设计
• 放大器合成
• 需要高隔离度以避免信号混合的 90°相移应用

技术备注

1. 耦合损耗包含插入损耗和频率灵敏度。
2. 标称阻抗标准为50 欧姆。
3. 工作温度范围为-55°C 至 +85°C。
