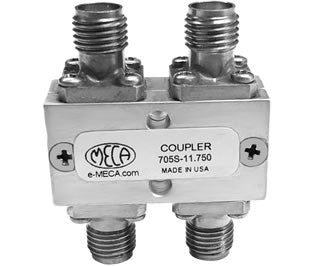

MECA Electronics 705S-11.750 SMA 女性 90°混合耦合器

产品概述

MECA 705S-11.750 3 dB 90°混合耦合器的工作频率范围为7.500 - 16.000 GHz，额定功率为40 瓦（峰值功率 2 千瓦）。该单元配备SMA-Female连接器（注：原始描述提及 N-Female，但标题指定 SMA，此处以标题规格为准或视为通用系列描述），并采用涂有透明铬酸盐涂层的坚固铝制外壳，确保持久可靠的性能。

该产品在美国制造，提供低插入损耗和卓越的电压驻波比（VSWR）。无论您是设计双工器、组合放大器，还是仅仅需要具有高隔离度的 90°相移以避免信号混合，MECA 705 系列都能助您实现目标。

技术规格亮点

• 频率范围：7.500 - 16.000 GHz
• 功率评级：40 瓦连续波，2 千瓦峰值
• 连接器类型：SMA-Female
• 外壳材质：带透明铬酸盐涂层的铝合金
• 阻抗标准：50 欧姆

注意事项

1. 耦合损耗包含插入损耗和频率灵敏度。
2. 705 系列的峰值功率评级为 3 kW（部分高功率型号 H705N 系列评级为 10 kW）。
3. 标称阻抗标准为 50 欧姆。
4. 工作温度范围为-55°C 至 +85°C。
