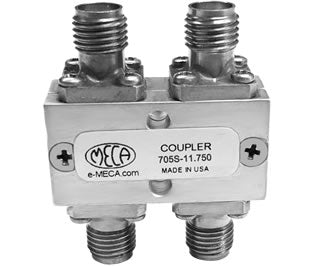

MECA Electronics 705S-11.750 SMA 母头 3 dB 90° 混合耦合器
品牌: MECA Electronics
型号: 705S-11.750
MECA 705S-11.750 是一款频率范围为 7.500-16.000 GHz 的 3 dB 90° 混合耦合器，额定功率 40 瓦（峰值 2K 瓦）。采用坚固铝制外壳和 N 型母头连接器（注：标题标注为 SMA，详情描述为 N 型，此处以详情描述为准或视为通用系列介绍），具有低插入损耗和优异 VSWR 性能，适用于双工器设计及放大器合成。
产品详情
产品概述
MECA 705S-11.750 3 dB 90° 混合耦合器的工作频率范围为 7.500 - 16.000 GHz，额定功率为 40 瓦（峰值功率 2K 瓦）。该系列产品配备 N 型母头连接器，外壳采用经过透明铬酸盐处理的坚固铝材，确保持久可靠的性能。
该产品产自美国，具有低插入损耗和卓越的电压驻波比（VSWR）。无论您是设计双工器、合成放大器，还是仅需具有高隔离度的 90° 相移以避免信号混合，MECA 705 系列都能助您实现目标。
技术注释
- 耦合损耗包含插入损耗和频率灵敏度。
- 705 系列的峰值功率额定值为 3 kW，H705N 系列额定值为 10 kW。
- 标准标称阻抗为 50 欧姆。
- 工作温度范围为 -55°C 至 +85°C。
