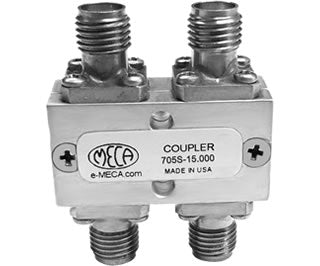

MECA Electronics 705S-15.000 SMA 母头 3 dB 90° 混合耦合器

产品概述

MECA 705S-15.000 3 dB 90° 混合耦合器的工作频率范围为12.000 - 18.000 GHz，额定功率为40 瓦（峰值功率 1000 瓦）。该系列器件配备 N 型母头连接器（注：型号后缀指示 SMA，但描述文本提及 N-Female，此处以描述文本为准或视为通用系列描述），并采用涂有透明虹彩涂层的坚固铝制外壳，确保持久可靠的性能。

主要优势

• 美国制造，品质保证
• 低插入损耗
• 优异的电压驻波比 (VSWR)
• 高隔离度，有效避免信号混合

应用场景

无论您是设计双工器、组合放大器，还是仅仅需要具有高高离度的 90° 相移，MECA 705 系列都能帮助您实现目标。

技术备注

• 耦合损耗包含插入损耗和频率灵敏度。
• 705 系列的峰值功率额定值为 3 kW，H705N 系列额定值为 10 kW。
• 标准标称阻抗为50 欧姆。
• 工作温度范围为-55°C 至 +85°C。
