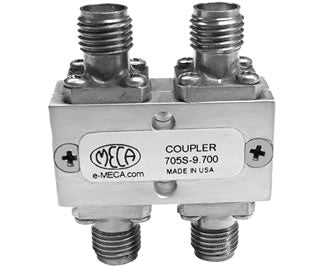

MECA Electronics 705S-9.700 SMA 母头 3 dB 90° 混合耦合器
品牌: MECA Electronics
型号: 705S-9.700
MECA 705S-9.700 是一款工作频率为 7.000-12.400 GHz 的 3 dB 90° 混合耦合器，额定功率 50 瓦（峰值 3 千瓦）。采用坚固的铝制外壳和 N 型母头连接器，具有低插入损耗和优异的 VSWR 性能，适用于双工器设计及放大器合成。
产品详情
产品概述
MECA 705S-9.700 3 dB 90° 混合耦合器的工作频率范围为 7.000 - 12.400 GHz，额定功率为 50 瓦（峰值功率 3 千瓦）。该系列产品配备 N 型母头连接器（注：型号标示为 SMA，但详细描述指出配备 N-Female，此处以详细描述为准或视为通用系列描述），并采用涂有透明铬酸盐涂层的坚固铝制外壳，确保持久可靠的性能。
该产品在美国制造，具有低插入损耗和卓越的电压驻波比（VSWR）。无论您是设计双工器、合成放大器，还是仅仅需要具有高隔离度的 90° 相移以避免信号混合，MECA 705 系列都能助您实现目标。
技术注释
- 耦合损耗包含插入损耗和频率灵敏度。
- 705 系列的峰值功率额定值为 3 kW，H705N 系列的额定值为 10 kW。
- 标准标称阻抗为 50 欧姆。
- 工作温度范围为 -55°C 至 +85°C。
