Pfeiffer Mini Inline Valve | PF H13 232 | 微型常闭隔离阀
品牌: DigiVac
型号: Pfeiffer Mini Inline Valve| Mini isolation valve, N.C., 24V |PF H13 232
Pfeiffer DVI 005 M 微型在线阀门，电磁阀驱动，常闭型 (N.C.)，24V 供电。采用不锈钢外壳与 FKM 密封，具备 200 万次循环寿命，专为工业真空应用设计，结构紧凑且响应迅速。
产品详情
Pfeiffer Mini inline valve 产品概述

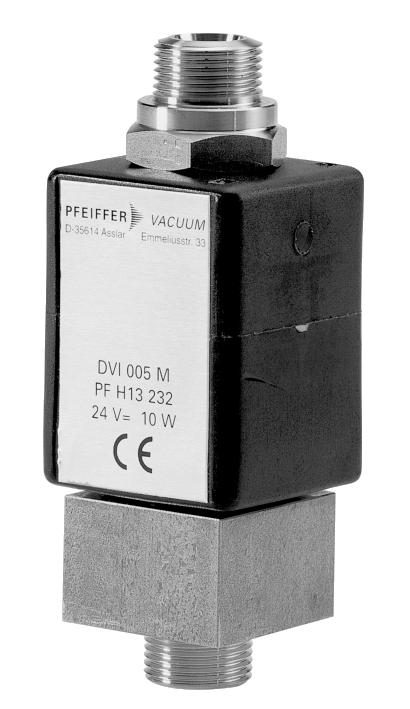

DVI 005 M 是一款由 Pfeiffer 生产的微型在线阀门，采用电磁阀驱动，无位置指示器 (PI)。该部件货号为 PF H13 232，属于常闭 (n.c.) 型号。作为配件，安装时需要两个连接件。
核心优势
- 开启时间极短，响应迅速
- 紧凑型设计，节省空间
- 专为工业应用场景打造
- 使用寿命长达 200 万次 操作循环
型号说明：DVI 代表带波纹管馈通的微型在线阀门，M 代表电磁阀驱动。变种包括 DVI 005 M（常闭）和 DVI 205 M（常开）。
技术数据详解
以下是 DVI 005 M 的详细技术参数：
- 执行器类型：电气动
- 环境温度：5-40 °C | 41-104 °F | 278-313 K
- 烘烤温度 (执行器)：120 °C | 248 °F | 393 K
- 烘烤温度 (外壳)：150 °C | 302 °F | 423 K
- 关闭/开启时间：7 ms / 30 ms
- 层流流导值：2 l/s
- 分子流流导值：0.2 l/s
- 关闭方向压差：5,000 hPa | 3,750 Torr | 5,000 mbar
- 开启方向压差：1,500 hPa | 1,125 Torr | 1,500 mbar
- 外壳材质：不锈钢
- 公称直径：DN 5 mm M14x1
- 逆压开启能力：1,000 hPa | 750 Torr | 1,000 mbar
- 最小工作压力：1 · 10-8 hPa | 7.5 · 10-9 Torr | 1 · 10-8 mbar
- 最大压力 (绝对)：1,000 hPa | 750 Torr | 1,000 mbar
- 防护等级：符合 DIN 40050 IP65 标准
- 密封材料：FKM
- 电源供应：24 V DC
- 最大功耗：10 W
- 切换频率：300 min-1
- 泄漏率：1 · 10-10 Pa m3/s | 7.5 · 10-10 Torr l/s | 1 · 10-9 mbar l/s
- 阀门类型：常闭版本 (Normally closed)
- 重量：300 g
