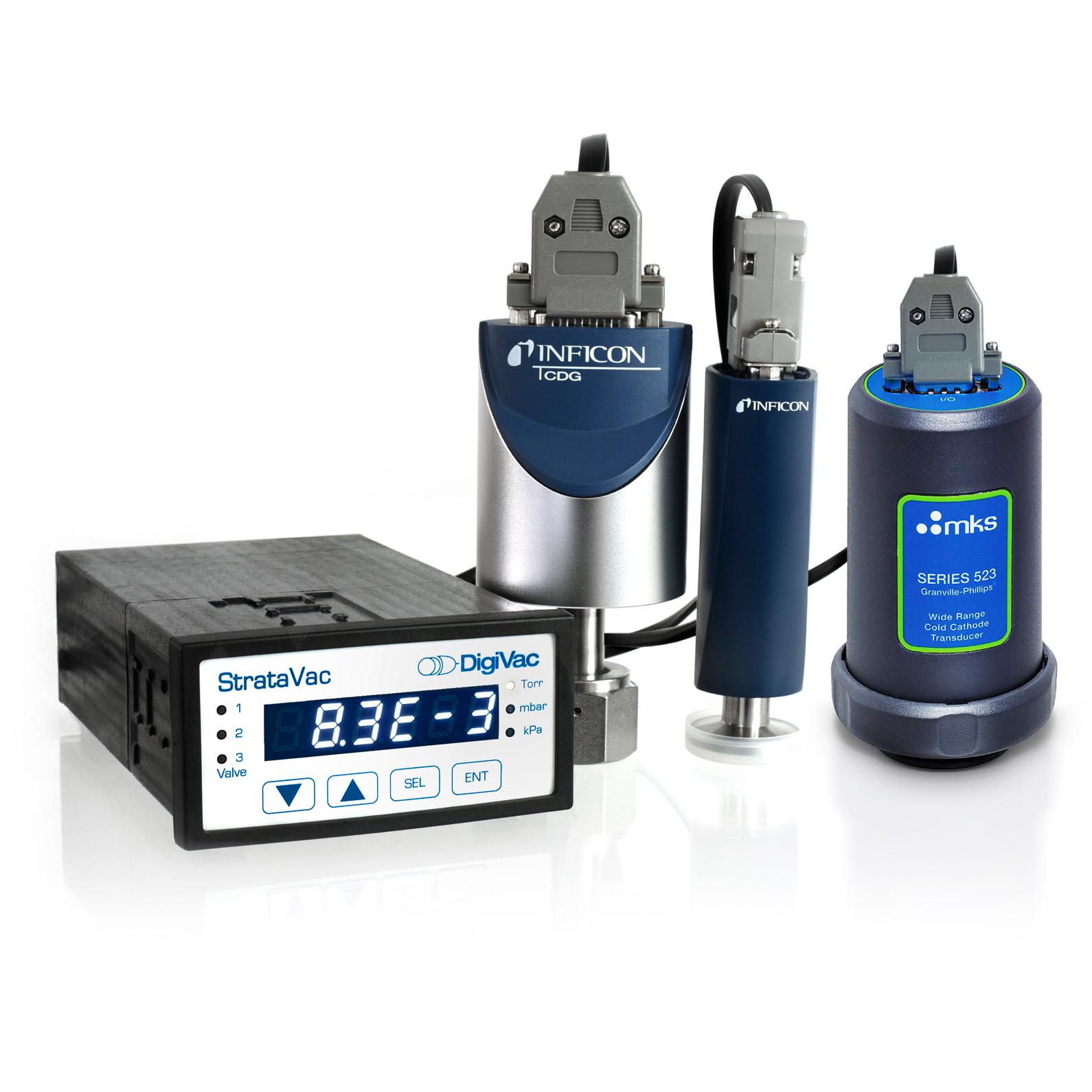

DigiVac StrataVac 多规真空控制器（可配置 3 个传感器和 2 个阀门）

StrataVac 多规真空控制器 | 模块化高精度真空测量与控制系统

StrataVac Multi-Gauge Vacuum Controller 是一款高度可配置的模块化真空测量仪表和控制器，专为需要可靠多传感器集成和先进过程控制的各种兼容阀门的精密应用而设计。

StrataVac 专为灵活性而设计，利用可扩展驱动板可同时读取和控制多达三个真空传感器和 2 个阀门。传感器板兼容Pirani、电容薄膜计、冷阴极、宽量程和热电偶规。当配对两个电容薄膜计时，StrataVac 可以将两个读数合并为一个，从而将直接测量范围扩展至 4 个数量级。

通过可选的 WiFi 功能，StrataVac 可用于查看图表并绘制历史数据（通过 VacuumNetwork.org），并可作为真空变送器连接到基于云的服务。

可选真空液位控制 (VLC)

可选的 VLC 功能通过调节进入系统的大气 bleed，提供精确的上游真空控制，其原理类似于冷冻干燥机操作。PID 控制参数允许用户微调系统响应和稳定性。（阀门单独出售。）其多功能性实现了使用 bleed 或节流阀从 10mT 到 760T 的真空控制。

StrataVac 真空控制器特性

多规真空测量与控制

• 支持同时激活多达 3 个传感器
• 兼容Pirani、电容薄膜计和热电偶规
• 模块化扩展架构，最多支持4 个扩展板
• 适用于测量、控制和监控应用的灵活配置

宽真空范围控制

• 在启用 3 个传感器时，支持多达 2 个阀门，可配对bleed 阀或节流阀配置
• 控制真空范围从10 mTorr 到 760 Torr
• 可选上游真空控制 (VLC)，用于精确设定点调节（30 mTorr – 2000 mTorr）

扩展测量范围能力

• 将两个电容薄膜计合并为单个输出
• 将直接测量范围扩展跨越4 个数量级的真空压力

高级连接性与数据记录

• 可选WiFi 连接
• 通过VacuumNetwork.org 云平台进行实时监控
• 通过StrataCapture 软件进行 USB 串行连接
• 数据绘图、记录和历史趋势分析
• 作为基于云系统的真空数据变送器运行

工业通信与输出

• 支持多种输出配置，包括：
  • 模拟输出
  • RS232 通信
  • 以太网连接
  • SPDT 继电器输出
• 兼容 PLC 和自动化系统

精度与校准标准

• 在真空条件下进行工厂校准和预测试
• 对照NIST 溯源标准进行校准
• 以Torr、mbar 或 kPa为单位的高精度压力读数

简单的 3 步设置

1. 将真空规连接到您的系统容器
2. 将传感器、电源和 I/O 连接连接到 StrataVac
3. 开始测量、监控和控制真空压力

软件与数据管理

StrataVac 与StrataCapture 软件集成，可实现：

• 实时真空数据可视化
• 历史数据记录
• 趋势绘图和分析
• 基于 USB 的系统通信

对于高级远程监控，StrataVac 还与VacuumNetwork.org集成，允许基于云的访问真空数据和系统性能跟踪。

• 观看 DigiVac 首席执行官 Tim Collins 演示 vacuumnetwork.org 和 StrataCapture（StrataVac 的配套应用程序）如何工作的视频。
