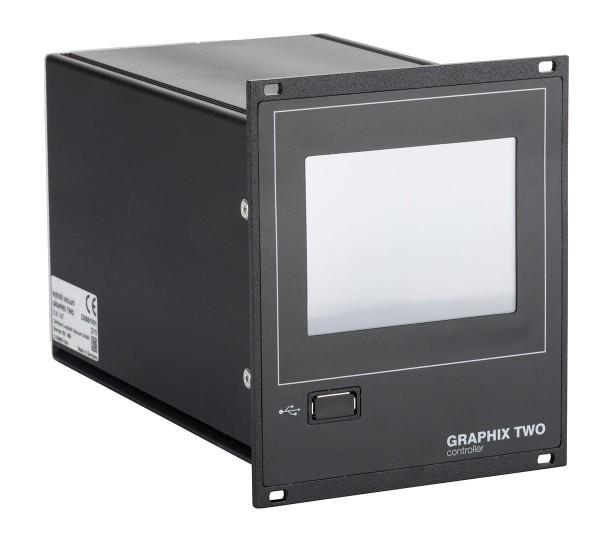

DigiVac GRAPHIX TWO | Leybold 通用双通道显示与操作单元
品牌: DigiVac
型号: GRAPHIX TWO | Leybold Universal 2 channel Display and Operating unit
Leybold GRAPHIX TWO 是一款通用的双通道显示与操作单元，支持所有测量通道的持久显示。压力范围覆盖 1 x 10-10 mbar 至 2000 mbar，兼容 THERMOVAC、CERAVAC、线性传感器及更多系列，配备直观的 3.5 英寸触摸屏。
产品详情
产品概述
Leybold 的 GRAPHIX TWO 是一款通用的双通道显示与操作单元，能够持久显示所有测量通道的数据。它专为配合 THERMOVAC、CERAVAC、线性传感器（DU 系列）、PENNINGVAC 和 IONIVAC 系列的有源传感器而设计。
- 电源连接：100 – 240 V, 50/60Hz
- 压力范围：1 x 10-10 mbar – 2000 mbar
- 包含欧洲/美国电源线，长度：2m
- 部件号 (PN)：230681V01
GRAPHIX TWO 主要特性
- 显示范围从 1 x 10-10 到 2000 mbar
- 配备 3.5″ 触摸屏显示器，拥有直观的菜单界面
- 测量数据的图形化显示
- 支持内部存储及通过前端 USB 接口进行外部存储测量数据和配置文件
- 基于压力上升法的泄漏率指示功能
- 6 个可调节的变量磁滞切换阈值，具备浮动转换触点，并在显示区域直观指示切换状态，可自由分配给各个测量通道
- 多种可视化选项（带有缩放功能的图表和十进制显示）
- 支持连接其他品牌的所有有源传感器
- 针对 ITR 发射器的除气功能
- 针对 CTR 发射器的零点校准功能
- 每个测量通道配备 3 个独立的图表记录仪输出 0 到 10 V（模拟输出）
- 可选第 4 个可编程图表记录仪输出
- RS 232 C / RS 485 C 接口，波特率可调
- 用于错误指示的继电器输出
- 显示单位可在 mbar、Torr、micron、Pascal 或 psi 之间选择
- 紧凑型安装和台式外壳 (1/4 19″ 3 HU)
- 可选通过 USB 进行软件更新
- 支持语言：英语、德语、中文、日语、法语、意大利语、西班牙语、韩语
- 可通过运行在 PC 上的 LEYASSIST 进行可视化监控
兼容传感器
| THERMOVAC | ■ TTR 211 / TTR 216 S ■ TTR 90 / TTR 91 / TTR 91 N ■ TTR 96 S / TTR 96 N S ■ TTR 100 / TTR 100 S2 ■ TTR 101 / TTR 101 N / TTR 101 S2 / TTR 101 N 2S ■ TTR 911 / TTR 911 N ■ TTR 916 / TTR 916 N |
| CERAVAC | ■ CTR 90 / CTR 91 ■ CTR 100 / CTR 100 N ■ CTR 101 / CTR 101 N |
| 线性压力传感器 | ■ DU 200 / DU 201 ■ DU 2000 / DU 2001 ■ DU 2001 rel. |
| PENNINGVAC | ■ PTR 90 / PTR 90 N ■ PTR 225 / PTR 225 N ■ PTR 225 S / PTR 225 N S ■ PTR 237 / PTR 237 N |
| IONIVAC | ■ ITR 90 / ITR 90 N ■ ITR 200 S / ITR 200 N S ■ ITR 200 N SL |
| 其他品牌 | ■ 具有线性或对数输出的有源传感器 |
应用领域
- 真空系统的检查与设置
- 确保真空泵的运行与质量
- 维护与服务
- 抽气曲线的图形表示
- 涂层系统
- 压力测量
- 应用于蒸发器和真空熔炼炉
- 化学工艺工程中的应用
- 制冷和空调系统在充注制冷剂前的测量
- 充气加压灯的生产或再填充过程中的测量
- 泄漏测试
