DigiVac DASH 便携式高真空计 | 配 Pirani、电容及压电传感器 | 7.5×10-6 至 1000 Torr
产品详情
产品概述

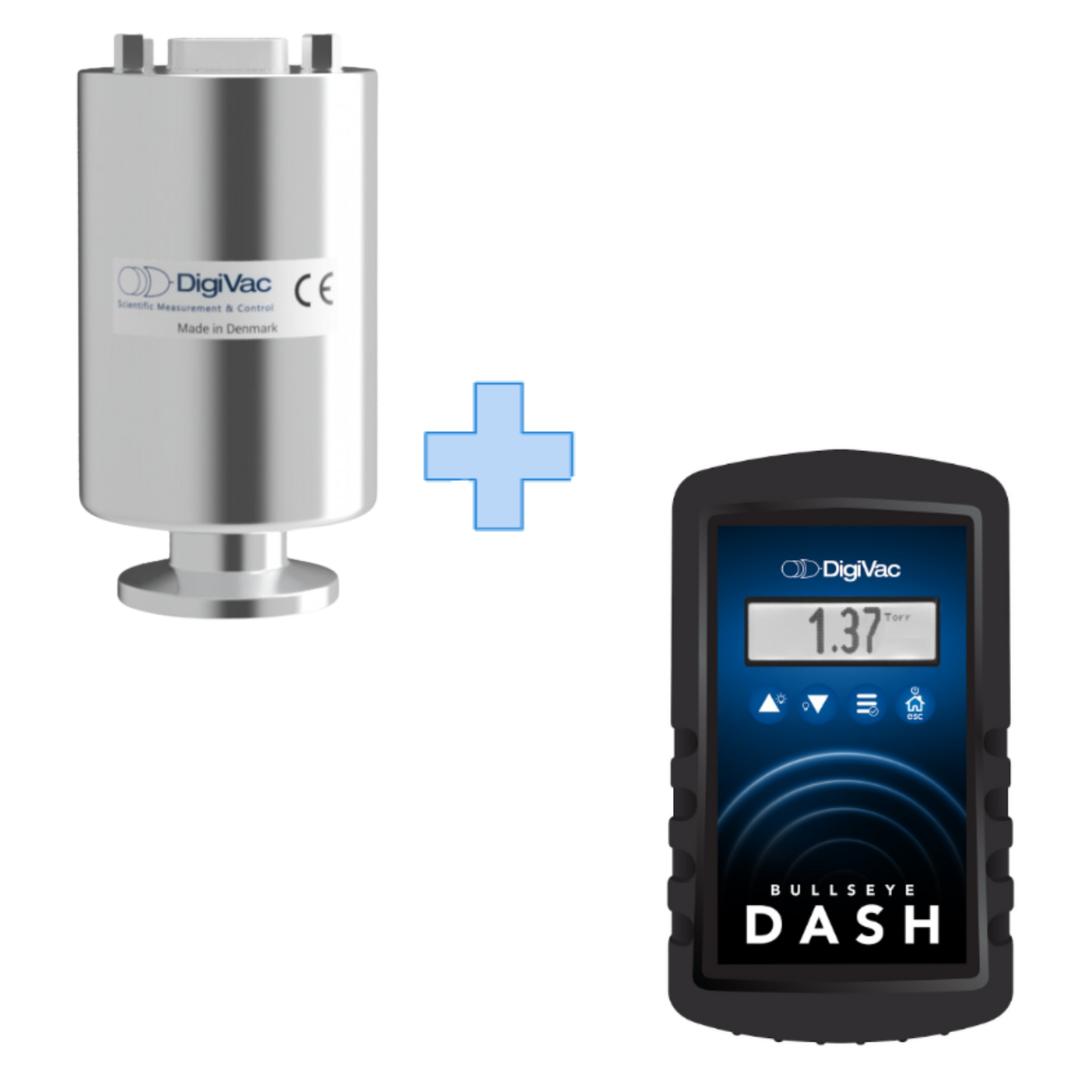

DigiVac DASH TriSENS 高真空计是唯一一款带有 LED 压力指示器的便携式电池供电高真空计。这款一体式超宽量程真空传感器结合了三种真空技术：新型 MEMS 皮拉尼 (Pirani)、电容式 (电容薄膜规) 和压电技术，提供从 7.5 x 10-6 到 1000 Torr 的测量范围。
Digivac TriSENS 真空传感器集高真空测量、过程控制和过压指示于一体。通过超宽量程 TriSENS DPCP 传感器与 DASH 的组合使用，您无需再使用多个传感器来解读过程和数据。
Bullseye DASH 高真空计的含义
- D – 电容薄膜规的直接测量 (Direct Measurement)
- A – 主动监控 (Active Monitoring)
- S – 科学应用 (Scientific Applications)
- H – 历史数据追踪、高真空 (Historical Data Tracking, High Vacuum)
Bullseye DASH 是首款专为现场或实验室快速可靠压力测量而打造的手持坚固型真空计。它可为各种行业标准真空传感器（包括皮拉尼、冷阴极、压电和电容薄膜规）供电并读取数据，是故障排除、调试和日常监控的多功能工具。
明亮的高对比度 LCD 显示屏可显示大型数字读数或实时压力图表，帮助用户快速识别趋势、泄漏和泵送行为。凭借电池或 USB 供电（带自动关机）、磁性安装、报警设定点以及可选的蓝牙连接功能，DASH 随时随地提供准确的真空洞察。
便携且精准
- 包含强力磁铁和支架，可实现免提操作。
- 固态电子元件内置于手持式仪表中，使用 4 节 AA 电池供电，配合 Porter CM 使用时续航可达 20 小时，配合标准环境电容薄膜规使用时续航可达 7 小时。
- 具有 12 种不同的测量单位 versatility（微米、Torr、英寸汞柱、kPa、英寸水柱、毫托、mbar、Pa、PSIA、毫米汞柱、bar 和毫米水柱）。
- 此便携式电容薄膜规可选择通过 Micro-USB 电源供电。
- 在实际真空环境下对照 NIST 标准进行校准（NIST 认证和文档为可选）。
DPCP Quantum | TriSENS 真空传感器
DPCP Quantum | TriSENS 真空传感器确立了新的标准，为广泛的真空应用提供了一体式宽量程测量解决方案。该变送器是一种具有成本效益的整体解决方案，拥有超宽的 9 个数量级量程，其中包括 5 个数量级的气体独立测量。
深且宽的真空测量
结合高达 10 微米 (.01 Torr) 的高精度直接压力测量和低至 10-6 的高真空测量。
高真空计测量范围：7.5×10-6 至 1000 Torr
污染控制
集成挡板有助于保护传感器元件免受颗粒污染并延长其使用寿命。
视觉过程指示器
多色 LED 指示压力范围。包含明亮的黄色过压指示器，帮助您避免系统损坏。在不使用显示控制器时非常有用。
技术规格表
| 规格参数 | |
| mbar 测量范围 | 1×10-6 至 1333 mbar (7.5×10-7 至 1000 Torr) |
| 测量原理 1×10-6 至 4.99×10-3 mbar | MEMS 皮拉尼热导率 |
| 测量原理 5×10-3 至 1.00×10-2 mbar | 混合 MEMS 皮拉尼 / CDG 读数 |
| 测量原理 1.0×10-2 至 4.99 mbar | 电容薄膜规 (CDG) |
| 测量原理 5 至 6 mbar | 混合 MEMS 压电 / CDG |
| 测量原理 6 至 1333 mbar | MEMS 压阻式隔膜 |
高真空计优势
- 由结合皮拉尼、电容薄膜规和压电技术的一体式仪表提供 9 个数量级的深宽测量范围。
- 6 个数量级的气体独立测量 | 5×10-3 至 1333 mbar。
- 用于过程控制的可靠固态继电器。
- 0-10V PLC 输入。
- LED 颜色压力指示器。
- 坚固的陶瓷电容薄膜规。
- 可任意方向安装而不影响性能。
应用领域
- PVD 涂层设备
- 冷冻干燥终点检测
- 负载锁控制
- 质谱分析
- 扫描电子显微镜
- 半导体
- 研究
- 真空泵服务
- 热处理、真空炉
- 研发临时测试系统测量（需要电容薄膜规的直接测量精度）
- 作为安装在系统中的热规的现场校准标准
绘图与分析
- 专利真空绘图显示真空和时间数据。
- 显示屏上的可视化绘图可识别当前系统状态。
- 真空分析可快速识别真空压力趋势。
- 图形化显示可快速确定真空度。
- 提供 Bullseye DASH 蓝牙版本用于远程监控。
选择蓝牙版本可实现：
- 多功能蓝牙电容薄膜规，可直接通过手机或平板电脑（Apple iOS 和 Android）进行监控。
- 实现远程监控和故障排除。
- 通过手机设置高低报警。
- 通过 Vacuum Gauge 2.0 应用程序 – 发送真空数据电子邮件以记录泄漏、基准压力或泵送过程。
精度规格
7.5x10E-6 Torr 至 .001 Torr: +/- 20%；.001 Torr 至 1000 Torr = +/- 3%
其他 DigiVac Quantum 系列选项
DPP SmartSENS, DCP DuoSENS
技术参数汇总
| 单位 | Torr, mbar, bar, kPa, inches of Hg, mm Hg, millitorr, microns, inches of water, PSI, Pa |
| 带精度的量程 | 7.5×10-6 至 1000 Torr |
| 传感器类型 | Quantum DPCP TriSENS |
| 尺寸 | 6.2”H x 3.7”W x 1.3”D |
| 认证 | ROHS 和 CE |
