Macromatic TCF8F 潜水泵过热与密封泄漏监测继电器

产品概述

Macromatic TCF8F 是一款高性能监测继电器，专为保护潜水泵免受过热和密封泄漏损害而设计。当输入电压施加、温度正常（热开关闭合）且无密封泄漏时，过热继电器通电，密封泄漏继电器断电，两个绿色 LED 指示灯亮起，表示系统处于正常工作状态。

主要功能

• 监测潜水泵的过热和密封泄漏状况
• 可直接替代使用 FLA 或 CLS 传感器（Mini-CAS）的 Flygt 潜水泵
• 支持过热保护的自动与手动复位

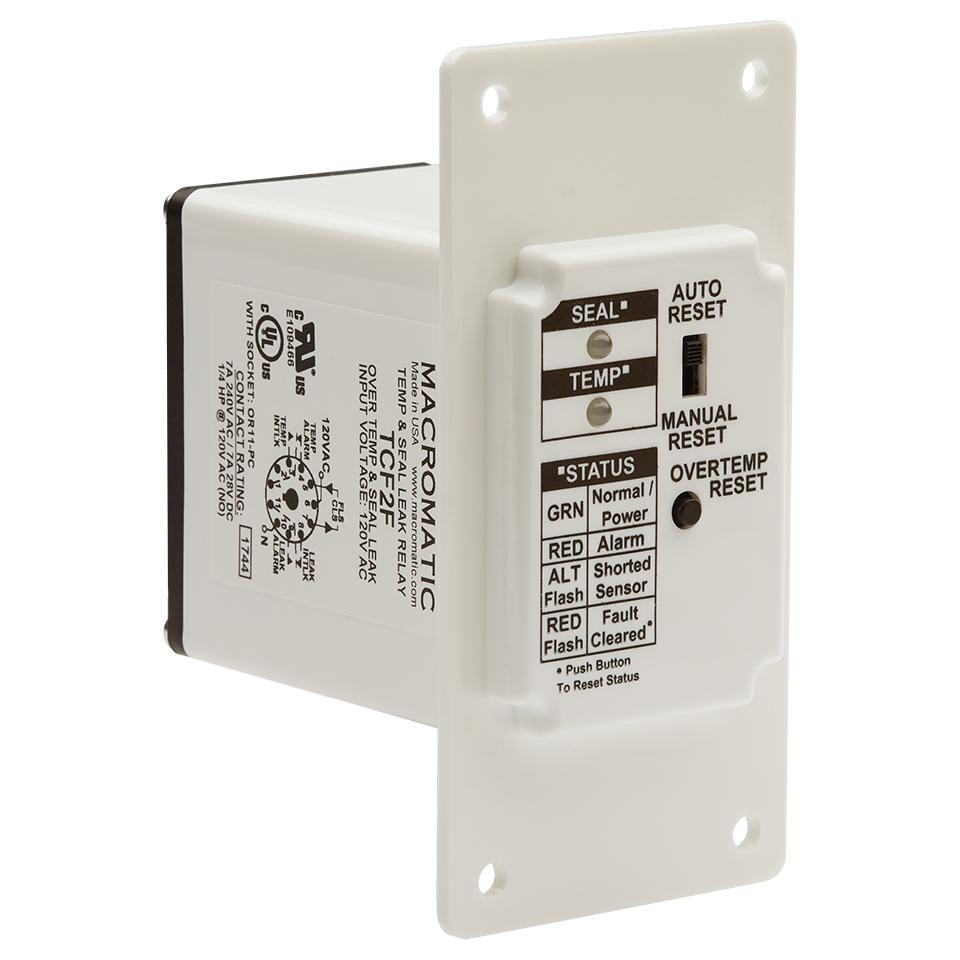

• 采用法兰式外壳，便于门板安装
• 配备低轮廓调节开关和复位按钮
• 顶部提供完整的状态指示，便于故障排查
• 随继电器提供 11 针背装插座

技术规格

外壳样式：法兰式

配置/触点额定值：(2) SPDT，7A @ 240V AC / 7A @ 28V DC，1/4 HP @ 120V AC (常开)

应用信息

• 电压容差：交流操作：标称值的 +10/-15%，50/60 Hz
• 负载（负担）：3 VA
• 温度和泄漏电压：5V DC 脉冲
• 电阻设置（过热）：5KΩ
• 响应时间：吸合 1 秒，释放 1 秒
• 工作温度：-28° 至 65° C (-18° 至 149° F)
• 存储温度：-40° 至 85° C (-40° 至 185° F)
• 寿命：机械寿命 10,000,000 次操作；满载寿命 100,000 次操作
• 安装要求：需行业标准 11 针八脚插座（Macromatic 70170-D 或同等产品）

认证批准

本产品已通过多项国际安全认证，包括 cURus、cULus 插座认证及 CE 认证，确保在各种工业环境下的可靠性和合规性。
