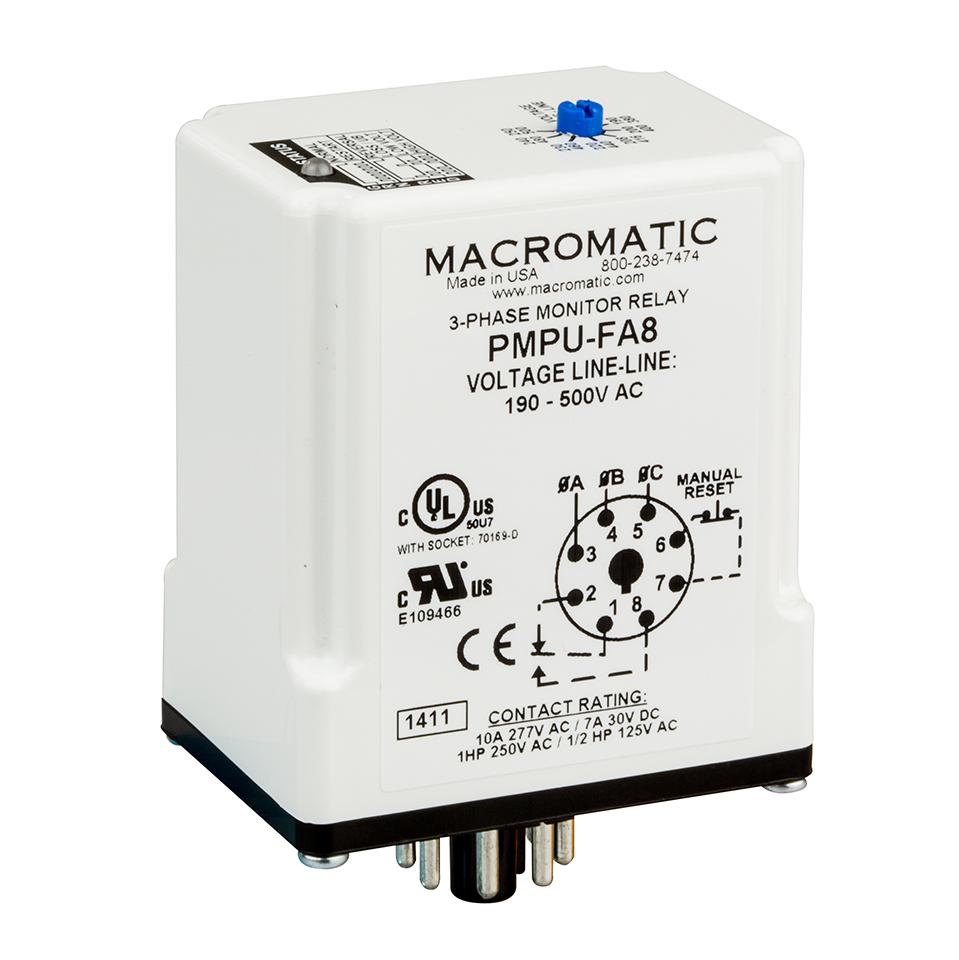

Macromatic PMPU-FA8X 三相电源监控继电器

产品概述

PMPU-FA8X 是 Macromatic 推出的一款先进的三相电源监控继电器，专为保护关键电气设备免受电源异常影响而设计。当施加正确的三相线电压且相序正确时，继电器将在重启延迟完成后吸合。该设备集成了五种故障检测机制，确保系统运行的安全性与稳定性。

核心功能特性

• 全面保护：有效防护缺相、反相、电压不平衡、欠压、过压及快速循环故障。
• 宽电压适应：支持190-500V电压范围，覆盖更广泛的全球应用场景。
• 精准测量：采用真有效值（True RMS）电压测量技术，确保在复杂工况下的 sensing 精度。
• 持续监控：即使发生缺相故障，仍能保持故障指示并继续监测所有电压状态。
• 便捷维护：单元顶部设有完整的故障指示灯，便于快速排查问题。
• 隔离输出：提供5A SPDT/SPNO输出，为报警电路提供隔离触点。

技术规格参数

外壳样式：插入式（Plug-in）

配置与触点额定值：SPDT + SPNO，5A @ 277V AC / 5A @ 30V DC；1/3HP @ 120/240V AC, B300

应用信息详解

• 功耗：小于 40 VA
• 欠压保护：固定为线路电压设定的 90%。当电压回升至欠压跳闸设定值的+3% 时，单元自动复位。
• 过压保护：固定为线路电压设定的 110%。当电压回落至设定值的 107% 时，单元自动复位。
• 相位不平衡：固定阈值为 6% 不平衡度。
• 响应时间：
  • 重启延迟：固定 2 秒
  • 故障脱扣（缺相与反相）：固定 100ms
  • 故障脱扣（欠压与过压）：固定 4 秒
  • 故障脱扣（不平衡）：正常情况固定 4 秒；严重不平衡（>12%）固定 0.25 秒
• 使用寿命：机械寿命 10,000,000 次操作；满载寿命 100,000 次操作
• 工作温度：-28° 至 65°C (-18° 至 149°F)
• 存储温度：-40° 至 85°C (-40° 至 185°F)
• 复位方式：故障排除后自动复位

认证资质

本产品已通过多项国际安全认证，包括 cURus、cULus (Socket) 及 CE 认证，符合严格的工业安全标准。
