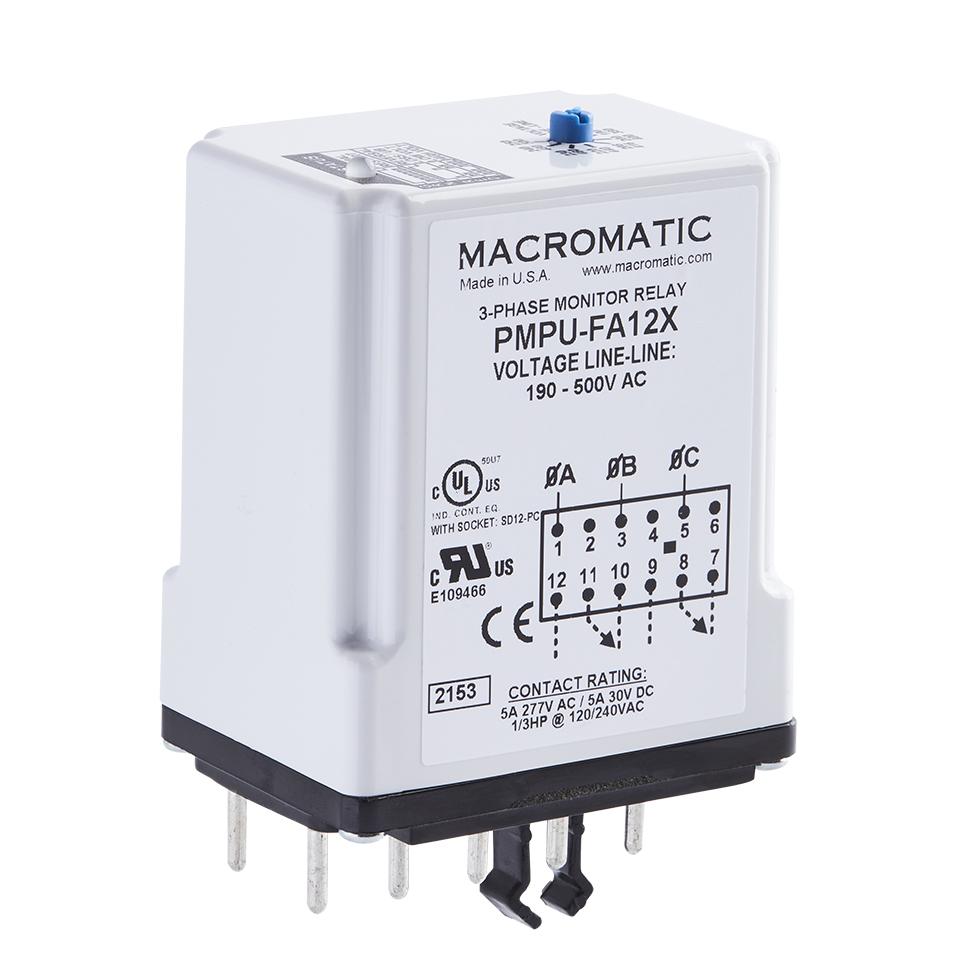

Macromatic PMPU-FA12X 三相电压监控继电器

产品概述

Macromatic PMPU-FA12X 专为严苛的工业环境设计，当施加正确的三相线电压且相序（旋转方向）正确时，继电器将在重启延迟完成后吸合。该装置能检测五种故障条件中的任何一种并立即切断继电器，从而保护下游设备免受损坏。

核心功能特性

• 全面保护：针对缺相、相序反转、相位不平衡、欠压、过压及快速循环提供全方位防护。
• 宽电压范围：190-500V 的宽广电压覆盖范围，适应更多全球应用需求。
• 精准测量：采用真有效值 (True RMS) 电压测量技术，确保在复杂工况下的 sensing 精度。
• 持续监测：即使发生缺相故障，仍能保持故障指示并继续监测所有电压状态。
• 便捷维护：单元顶部设有完整的故障指示灯，便于快速排查问题。
• 隔离输出：提供5A DPDT输出，为报警电路提供隔离触点。

技术规格参数

外壳风格：插入式 (Plug-in)

配置/触点额定值：DPDT 5 A @ 277V AC / 5A @ 30V DC, 1/3 HP @ 120/240V AC, B300

应用信息详解

• 功耗：小于 40 VA
• 欠压保护：固定为线路电压设定值的 90%。当电压回升至欠压跳闸设定点的 +3% 时，单元复位。
• 过压保护：固定为线路电压设定值的 110%。当电压回落至设定值的 107% 时，单元复位。
• 相位不平衡：固定为 6% 不平衡度。
• 响应时间：
  • 重启延迟：固定 2 秒
  • 因故障脱扣：
    • 缺相与相序反转：固定 100ms
    • 欠压与过压：固定 4 秒
    • 不平衡：正常情况固定 4 秒；严重不平衡 (>12%) 固定 0.25 秒
• 使用寿命：
  • 机械寿命：10,000,000 次操作
  • 满载寿命：100,000 次操作
• 工作温度：-28° 至 65°C (-18° 至 149°F)
• 存储温度：-40° 至 85°C (-40° 至 185°F)
• 复位方式：故障排除后自动复位

认证资质

本产品已通过多项国际安全认证，包括 cURus、cULus (Socket) 及 CE 认证，符合严格的工业安全标准。
