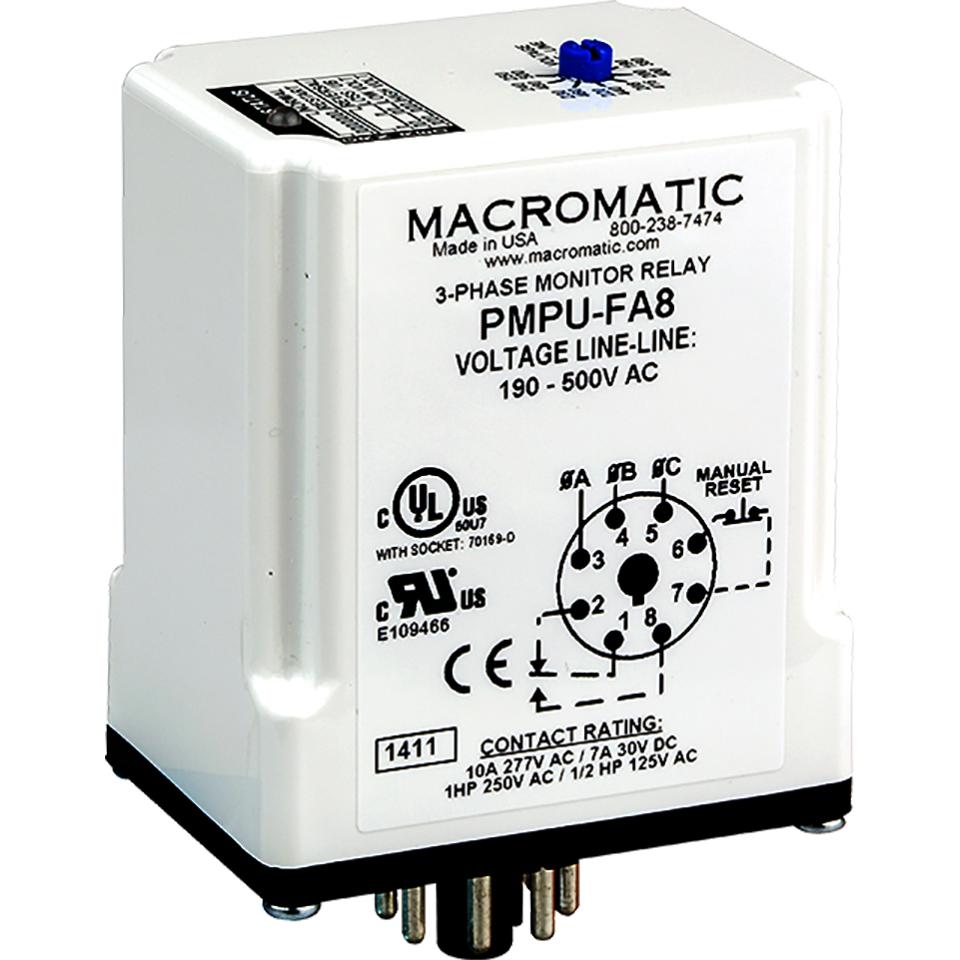

Macromatic PMPU-FA8 三相电源监控继电器

产品概述

Macromatic PMPU-FA8 专为保护三相电机和关键设备而设计。当施加正确的三相线电压且相序正确时，继电器将在重启延迟完成后吸合。该装置能检测五种故障条件并迅速切断电源，防止设备损坏。

核心特性

• 全面保护：针对相位丢失、相位反转、相位不平衡、欠压、过压及快速循环提供保护。
• 宽电压范围：支持 190-500V 电压范围，覆盖更广泛的全球应用需求。
• 精准测量：采用真有效值 (True RMS)电压测量技术，确保在各种应用中的 sensing 精度。
• 持续监测：即使发生相位丢失，仍能保持故障指示并继续监测所有电压。
• 便捷维护：单元顶部设有完整的故障指示灯，便于快速排查问题。
• 高负载能力：配备10A SPDT输出触点。

技术规格

外壳风格：插入式 (Plug-in)

配置/触点额定值：SPDT 10A @ 277V AC / 7A @ 30V DC, 1HP @ 250V AC, 1/2HP @ 125V AC, C300

应用信息

• 功耗：小于 40 VA
• 最小/最大电压：156-550V，适用于所有 50/60Hz 系统 (+5%)
• 欠压保护：固定为线路电压设定值的 90%。单元将在欠压跳闸设定值的 +3% 处复位。
• 过压保护：固定为线路电压设定值的 110%。单元将在过压设定值的 107% 处复位。
• 相位不平衡：固定为 6% 不平衡度。
• 响应时间：
  • 重启延迟：固定 2 秒
  • 因故障脱扣：
    • 相位丢失和反转：固定 100ms
    • 欠压和过压：固定 4 秒
    • 不平衡：正常情况固定 4 秒；严重情况 (>12%) 固定 0.25 秒
• 寿命：
  • 机械寿命：10,000,000 次操作
  • 满载寿命：100,000 次操作
• 温度范围：
  • 工作温度：-28° 至 65° C (-18° 至 149°F)
  • 存储温度：-40° 至 85° C (-40° 至 185°F)
• 安装方式：使用 8 针八脚插座。当用于大于 300V 的系统电压时（例如 Macromatic 目录编号 70169-D），需要额定 600V 的插座。

认证 approvals

本产品已通过 cURus、cULus (Socket) 及 CE 认证，符合国际安全标准。
