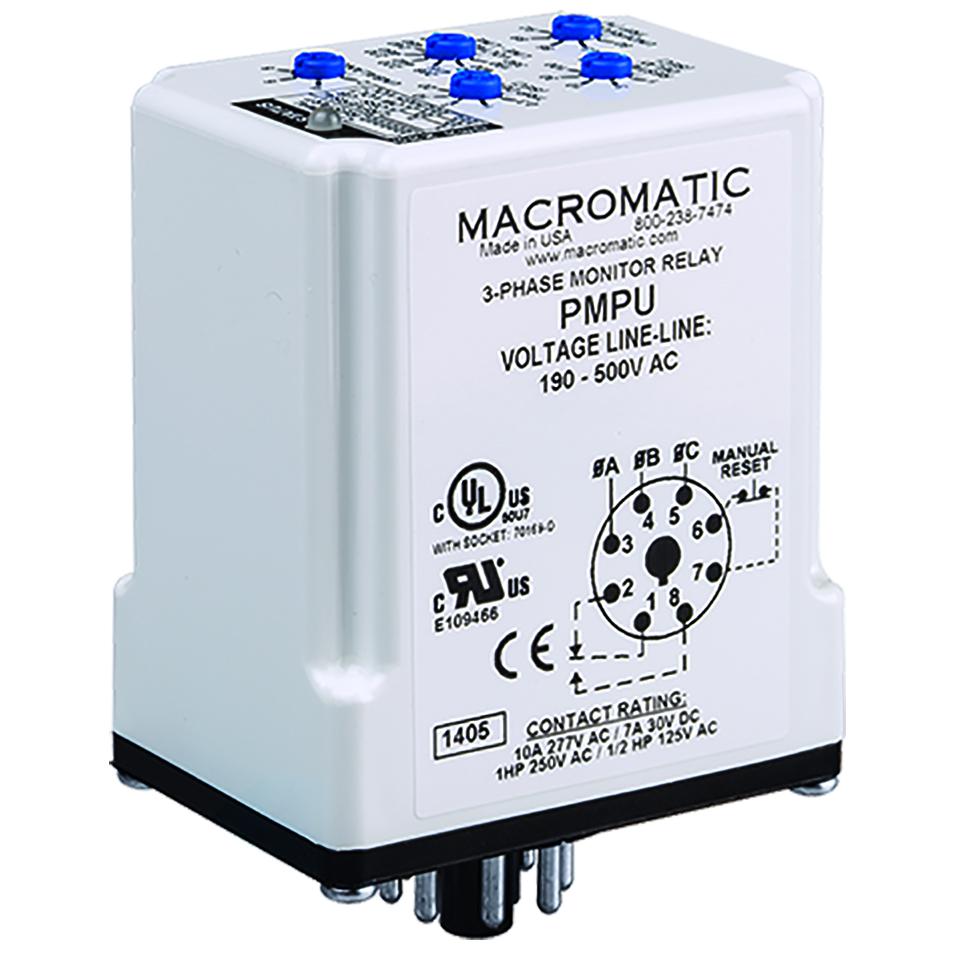

Macromatic PMPU-X 三相电源监控继电器

产品概述

Macromatic PMPU-X 三相电源监控继电器专为保护敏感电气设备而设计。当施加正确的三相线电压且相序正确时，继电器将在重启延迟完成后 energized。该设备采用真有效值（True RMS）电压测量技术，确保在各种应用中的精确 sensing。

核心功能

• 提供额外的 SPNO 触点，用于向二次系统发送信号
• 全面防护：缺相、反相、电压不平衡、欠压、过压及快速循环
• 即使在缺相情况下，仍能保持故障指示并继续监测所有电压
• 设备顶部设有完整的故障指示灯，便于快速排查问题
• 支持手动复位选项，可配合外部开关从 enclosure 外部复位继电器
• 配置为 5A SPDT + 5A SPNO 触点

技术规格

外壳风格：插入式 (Plug-in)

配置/触点额定值：SPDT + SPNO，5 A @ 277V AC / 5A @ 30V DC, 1/3 HP @ 120/240V AC, B300

应用信息

• 功耗：小于 40 VA
• 欠压保护：可在设定线电压的 80-95% 之间调节。单元将在欠压跳闸设定值的 +3% 处复位
• 过压保护：固定为设定线电压的 110%。单元将在设定值的 107% 处复位
• 电压不平衡：可在 2-10% 之间调节
• 响应时间：
  • 重启延迟：1-300 秒可调
  • 因缺相和反相脱扣：100ms 固定
  • 因电压不平衡脱扣：0.3 – 30 秒可调
  • 因欠压脱扣：0.3 – 30 秒可调
  • 因过压脱扣：0.3 – 30 秒可调
• 使用寿命：
  • 机械寿命：10,000,000 次操作
  • 满载寿命：100,000 次操作
• 工作温度：-28° 至 65°C (-18° 至 149°F)
• 存储温度：-40° 至 85°C (-40° 至 185°F)
• 复位方式：重启延迟完成后自动复位

认证资质

本产品已通过多项国际安全认证，包括 cURus、cULus (Socket) 及 CE 认证，符合严格的工业安全标准。
