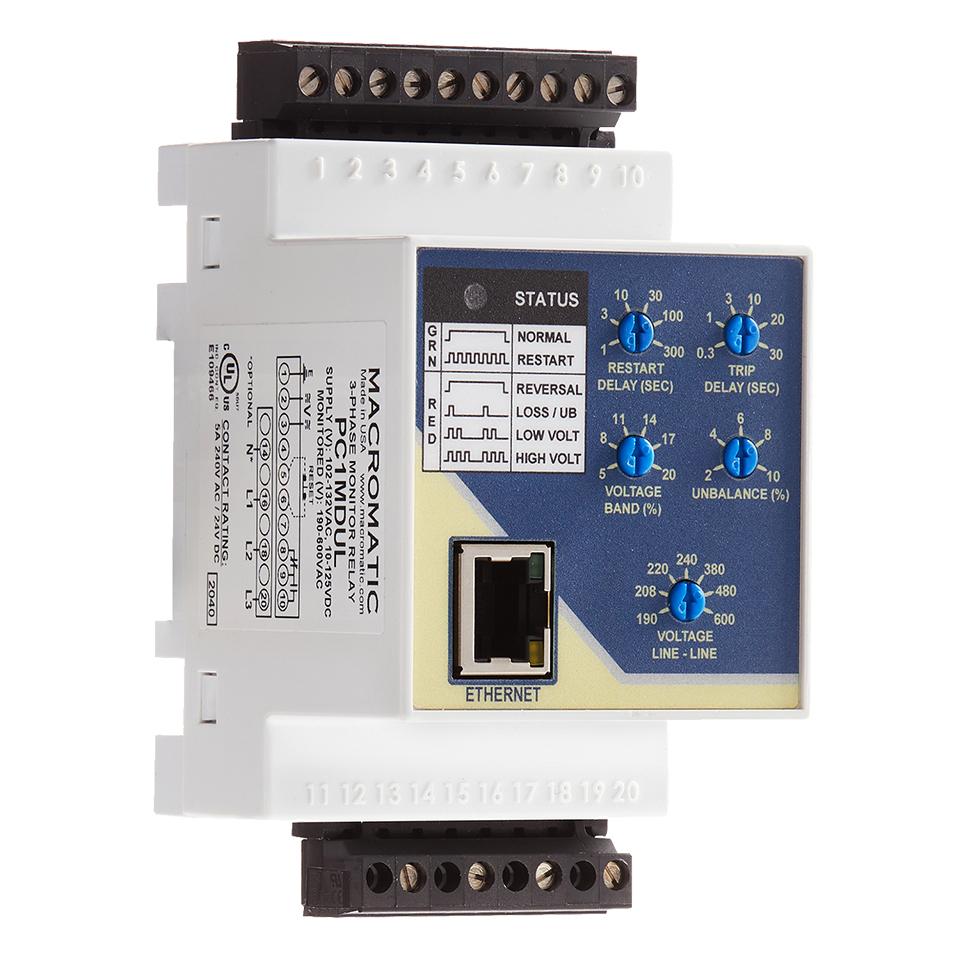

Macromatic PC1MDUL 三相电压监控继电器

产品概述

Macromatic PC1MDUL 三相电压监控继电器专为工业电源保护设计。当施加正确的三相线电压且相序正确时，继电器在完成重启延迟后吸合。若检测到五种故障条件中的任何一种，继电器将立即释放以保护负载。

核心特性

• 通过 Modbus TCP 提供实时状态和测量数据
• 全面保护：防止缺相、反相、电压不平衡、欠压和过压
• 紧凑的 60mm 宽外壳，支持 DIN 导轨或螺丝安装，配有可扩展夹子
• 宽电压范围，覆盖更多全球应用
• 真有效值 (True RMS) 电压测量配合全波监控，提高精度
• 前面板提供完整的故障指示，便于故障排除
• 可插拔端子块简化了初始布线和更换工作
• 配备 5A SPDT 输出触点

技术规格

外壳样式：60mm

配置/触点额定值：SPDT 5A @ 250V AC

应用信息

• 功耗：3VA
• 欠压保护：可在设定线电压的 80% – 95% 之间调节。单元将在欠压跳闸设定值的 +2% 处复位。
• 过压保护：可在设定线电压的 105% – 120% 之间调节。单元将在过压跳闸设定值的 -2% 处复位。
• 电压不平衡：可在 2% – 10% 之间调节。单元将在不平衡跳闸设定值的 80% 处复位。
• 响应时间：
  • 重启延迟：1 – 300 秒可调
  • 故障跳闸延迟：
    • 缺相和反相：100ms 固定
    • 欠压和过压：0.3 – 30 秒可调
    • 不平衡（正常）：0.3-30 秒可调
    • 不平衡（严重，两倍旋钮设定）：0.3 – 2 秒
    • 启动（从施加控制电压开始）：1 秒
• 寿命：
  • 机械寿命：无负载下 3000 万次闭合；最大频率每小时 72,000 次操作
  • 电气寿命：满负载下 10 万次闭合；最大频率每小时 360 次操作
• 温度范围：
  • 工作温度：-28° 至 65°C (-18° 至 149°F)
  • 存储温度：-25° 至 75°C (-40° 至 185°F)
• 接线端子：
  • 输入和输出侧均采用可插拔端子块
  • 笼式弹簧螺丝端子；加减螺丝接受平头工具
  • 建议紧固扭矩：7 in-lbs
  • 支持 1 x 14-24 AWG 实心或绞合线
  • 支持 2 x 16-18 AWG 绞合线
• Modbus TCP 通信：
  • 连接器：RJ45
  • 连接速度：10/100 Mb 全双工和半双工
  • IP 寻址：静态（默认），动态（DHCP）

认证信息

本产品符合相关行业标准认证要求。
