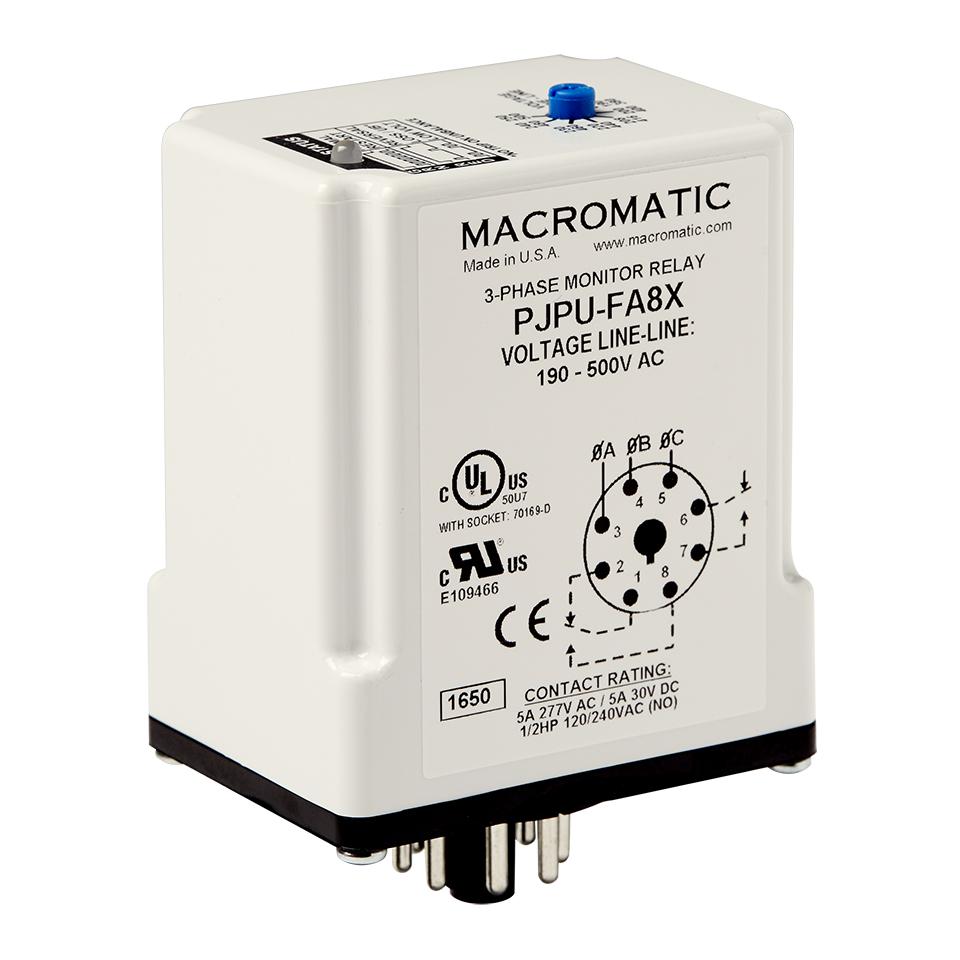

Macromatic PJPU-FA8X 三相电压监控继电器

产品概述

Macromatic PJPU-FA8X 三相电压监控继电器专为保护电机和关键设备设计。当施加正确的三相线电压且相序正确时，继电器将在重启延迟完成后励磁。该设备能有效检测并响应缺相、反相或欠压故障条件。

主要特性

• 全面保护：防止缺相、反相、欠压及快速循环造成的损害。
• 相位不平衡指示：在检测到相位不平衡时提供 LED 指示（继电器不跳闸）。
• 宽电压范围：通用电压范围 190-500V，覆盖更广泛的全球应用场景。
• 精准测量：采用真有效值 (True RMS)电压测量技术，确保在各种应用中的传感准确性。
• 持续监控：即使发生缺相故障，仍保留故障指示并继续监控所有电压。
• 易于排查：单元顶部设有完整的故障指示灯，便于快速故障诊断。
• 隔离输出：提供 5A SPDT/SPNO 输出，为报警电路提供隔离触点。

技术规格

外壳样式：插入式 (Plug-in)

配置/触点额定值：SPDT + SPNO，5 A @ 277V AC / 5A @ 30V DC，1/3 HP @ 120/240V AC，B300

应用信息

• 功耗：小于 40 VA
• 欠压设置：固定为线路电压设定的 90%。当电压回升至欠压跳闸设定值的 +3% 时，单元复位。
• 相位不平衡：固定为 6% 不平衡。在不平衡条件下继电器不会跳闸（去励磁），但 LED 会提供视觉指示，直到故障纠正。
• 响应时间：
  • 上电/故障后重启：固定 2 秒
  • 因缺相和反相导致的脱扣：固定 100ms
  • 因欠压导致的脱扣：固定 4 秒
  • 复位：故障纠正后自动复位
• 寿命：
  • 机械寿命：10,000,000 次操作
  • 满负载寿命：100,000 次操作
• 温度范围：
  • 工作温度：-28° 至 65°C (-18° 至 149°F)
  • 存储温度：-40 至 85°C (-40 至 185°F)
• 安装要求：使用 8 针八脚插座。当用于大于 300V 的系统电压时，需要额定 600V 的插座（例如 Macromatic 目录编号 70169-D）。

认证批准

本产品符合多项国际安全标准认证，包括 cURus, cULus (Socket), 和 CE 认证。
