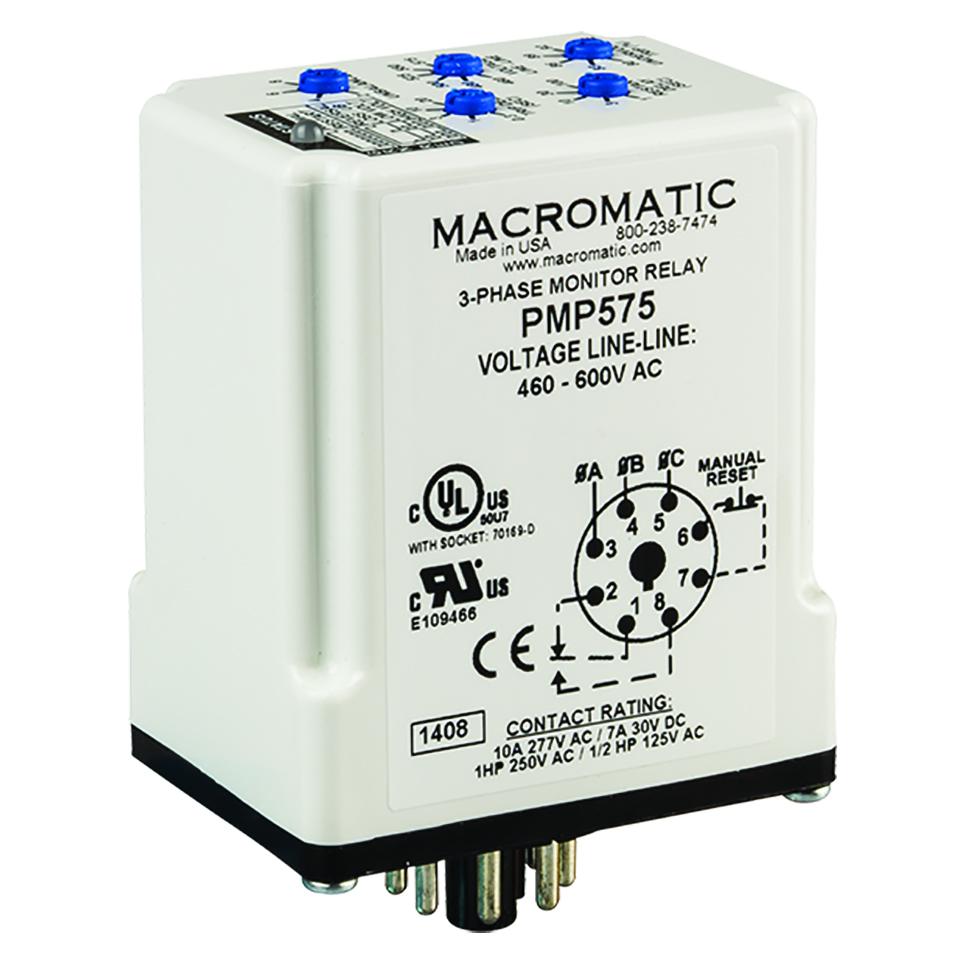

Macromatic PMP575-X 三相电压监测继电器

产品概述

Macromatic PMP575-X 专为严苛的工业环境设计，当施加正确的三相线电压且相序正确时，继电器将在重启延迟完成后吸合。该设备能检测五种故障条件并立即切断继电器，确保负载安全。

核心功能特点

• 配备额外的SPNO 触点，用于向二次系统发送信号
• 全面防护：缺相、反相、相位不平衡、欠压、过压及快速循环
• 采用真有效值 (True RMS)电压测量技术，确保在更多应用场景下的 sensing 精度
• 即使发生缺相故障，仍能保持故障指示并继续监测所有电压
• 顶部设有完整的故障指示灯，便于快速排查问题
• 支持手动复位选项，可配合外部开关从 enclosure 外部重置继电器
• 触点配置：5A SPDT + 5A SPNO

技术规格参数

外壳风格：插入式 (Plug-in)

配置/触点额定值：SPDT + SPNO，5 A @ 277V AC / 5A @ 30V DC, 1/3 HP @ 120/240V AC, B300

应用信息：

• 功耗：小于 40 VA
• 欠压保护：可在设定线电压的 80-95% 之间调节；复位值为欠压跳闸设定点的 +3%
• 过压保护：固定为设定线电压的 110%；复位值为设定值的 107%
• 相位不平衡：可在 2-10% 之间调节
• 响应时间：
  • 重启延迟：1-300 秒可调
  • 缺相与反相脱扣：100ms 固定
  • 相位不平衡脱扣：0.3 – 30 秒可调
  • 欠压脱扣：0.3 – 30 秒可调
  • 过压脱扣：0.3 – 30 秒可调
• 使用寿命：
  • 机械寿命：10,000,000 次操作
  • 满载寿命：100,000 次操作
• 工作温度：-28° 至 65°C (-18° 至 149°F)
• 存储温度：-40° 至 85°C (-40° 至 185°F)
• 复位方式：重启延迟完成后自动复位

认证资质

本产品通过多项国际安全认证，包括 cURus, cULus (Socket) 及 CE 认证，符合严格的工业安全标准。
