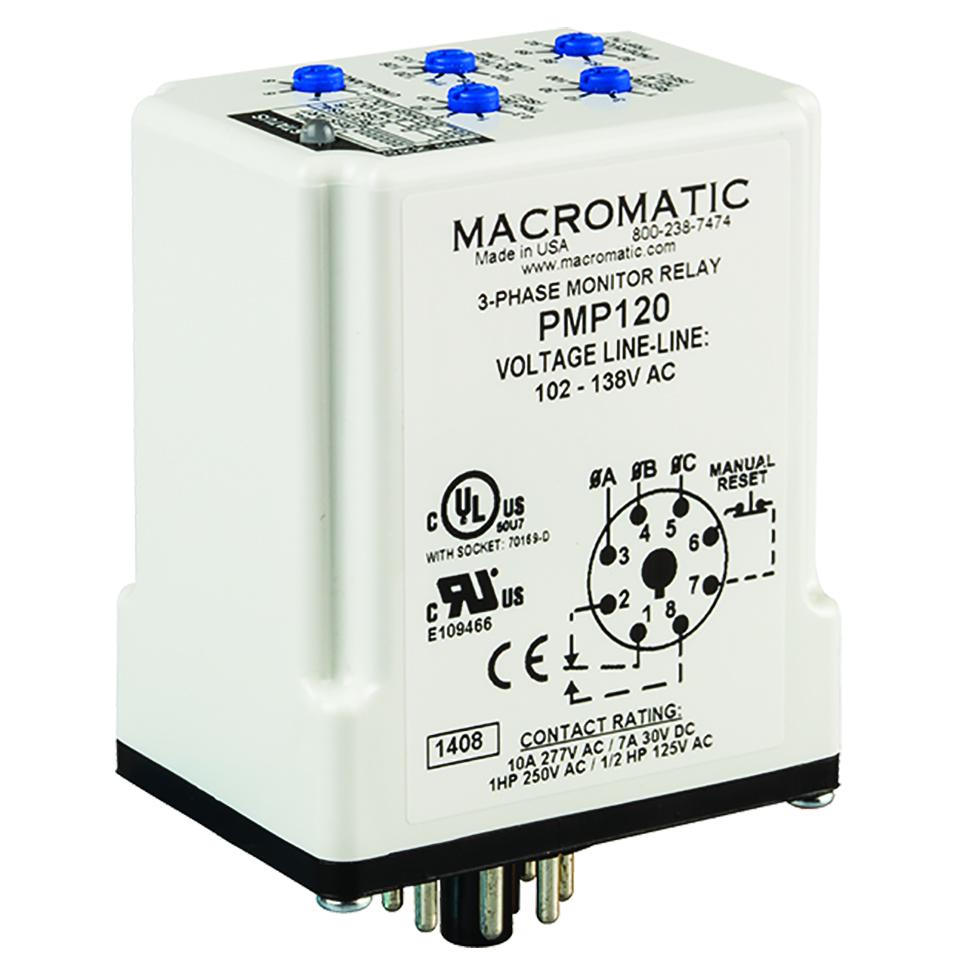

Macromatic PMP120 三相电源监控继电器

产品概述

Macromatic PMP120 专为工业环境设计，当施加正确的三相线电压且相序（旋转方向）正确时，继电器将在重启延迟完成后 energized。该设备提供全面的电气保护，确保电机和控制系统的可靠运行。

核心功能

• 全面保护：防止缺相、反相、电压不平衡、欠压、过压及快速循环故障。
• 精准测量：采用真有效值 (True RMS)电压测量技术，确保在更多应用场景中实现精确 sensing。
• 持续监控：即使发生缺相故障，仍能保留故障指示并继续监控所有电压。
• 直观诊断：设备顶部设有完整的故障指示灯，便于快速排查问题。
• 灵活复位：支持手动复位选项，可配合外部开关从 enclosure 外部重置继电器。
• 强劲输出：配备10A SPDT输出触点。

技术规格

外壳风格：插入式 (Plug-in)

配置/触点额定值：SPDT 10A @ 277V AC / 7A @ 30V DC, 1HP @ 250V AC, 1/2HP @ 125V AC, C300

应用信息

• 功耗：小于 40 VA
• 欠压保护：可在设定线电压的 80-95% 之间调节。单元将在欠压跳闸设定值的 +3% 处复位。
• 过压保护：固定为设定线电压的 110%。单元将在设定值的 107% 处复位。
• 电压不平衡：可在 2-10% 的不平衡度之间调节。
• 响应时间：
  • 上电/故障后重启：1-300 秒可调
  • 因故障脱扣（缺相与反相）：100ms 固定
  • 欠压与过压：0.3 – 30 秒可调
  • 不平衡：0.3 – 30 秒可调
• 寿命：
  • 机械寿命：10,000,000 次操作
  • 满载寿命：100,000 次操作
• 温度范围：
  • 工作温度：-28° 至 65°C (-18° 至 149°F)
  • 存储温度：-40° 至 85°C (-40° 至 185°F)
• 安装要求：使用 8 针 octal 插座。当用于大于 300V 的系统电压时（例如 Macromatic 型号 70169-D），需要额定值为 600V 的插座。

认证批准

本产品符合多项国际安全与质量标准认证。
