Macromatic VWE110DX 直流电压监控继电器
品牌: MACROMATIC
型号: VWE110DX
Macromatic VWE110DX 是一款专为直流电压设计的窗口保护继电器。具备真有效值测量功能，提供可调节的过压和欠压设置，带有状态指示 LED 和可调延时功能，适用于严苛工业环境。
产品详情
产品概述
Macromatic VWE110DX 直流电压监控继电器旨在为关键设备提供可靠的电压带（窗口）保护。当输入电压存在时，绿色 LED 亮起；当监测电压处于设定的过压和欠压阈值之间时，继电器吸合（红色 LED 熄灭）；若电压超出范围，继电器释放且红色 LED 闪烁报警。
核心特性
- 专为监测直流电压设计
- 提供电压带（窗口）保护功能
- 真有效值（True RMS）电压测量确保 sensing 更精准
- 拥有广泛的用户可调节过压和欠压设置范围
- 掉电延时可调范围为 0.1 至 10 秒
- LED 指示灯清晰显示输出继电器状态及故障状态
技术规格
外壳样式：17.5mm 宽 DIN 导轨安装

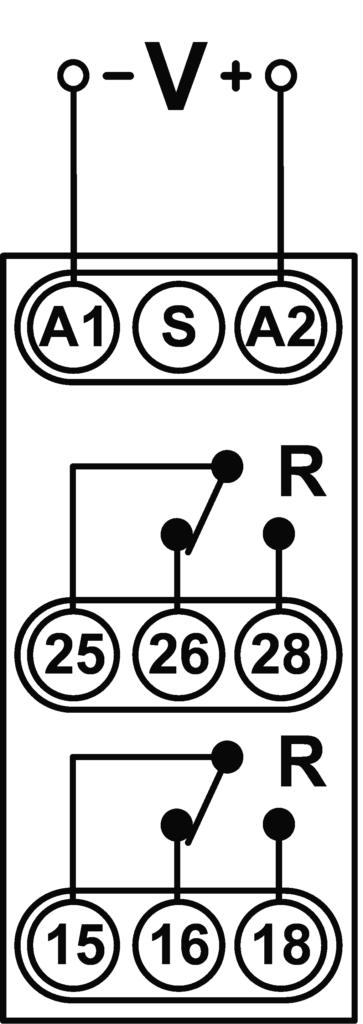

配置 / 触点额定值：DPDT，10A @ 250V AC / 8A @ 30V DC
应用信息
- 电压容差：标称直流电压的 ±50%
- 功耗：最大 3VA
- 电压设置：
吸合电压 (Umax)：可在产品选型表所示的全范围内调节
释放电压：可调节为吸合设定值的 75-95% - 设定精度：
最大设定值（可调）：+5%, -0%
最小设定值（可调）：+0%, -50%
固定电压设定：±2% - 重复精度：<1%
- 传感精度：
恒定电压和温度：±2%
变化电压和温度：±5% - 工作温度：-28°C 至 65°C (-18° 至 149°F)
- 存储温度：-40°C 至 85°C (-40° 至 185°F)
- 寿命：
机械寿命：10,000,000 次操作
满载寿命：100,000 次操作 - 响应时间：
吸合：0.5 秒
释放 (t)：0.1 – 10 秒 - 瞬态保护：2000V 符合 IEC 61000-4-5 Level 3 (±2kV) 标准
- 复位方式：自动复位
