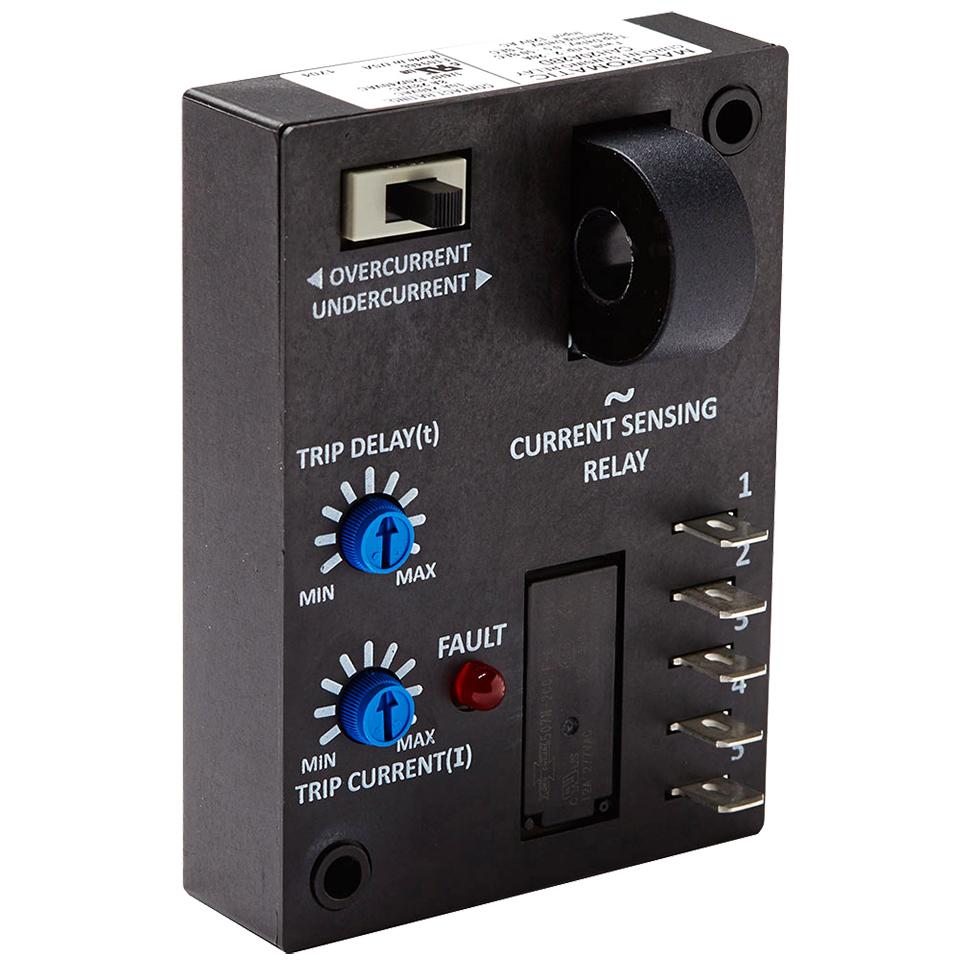

Macromatic CAH05A1AF 单相交流电流监控继电器
品牌: MACROMATIC
型号: CAH05A1AF
Macromatic CAH05A1AF 是一款用于监测单相交流电流的过流/欠流保护继电器。内置电流互感器，支持可调延时跳闸，配备 LED 故障指示灯和 10A SPDT 输出触点，采用全封装设计以适应恶劣环境。
产品详情
产品概述
Macromatic CAH05A1AF 专为单相交流电流监测设计，能够灵活检测过电流或欠电流故障（可选）。其内置的环形电流互感器便于接线，并支持多圈缠绕以提高灵敏度。
主要特性
- 监测单相交流电流
- 可配置检测过流或欠流故障
- 内置电流互感器，支持穿心式多圈布线以增加灵敏度
- 故障跳闸时间延迟可调
- LED 指示灯显示故障状态
- 配备 10A SPDT 输出触点
- 全封装结构，适用于恶劣工业环境
- 符合先导负载（Pilot Duty）额定值
技术规格
外壳风格：全封装
配置/触点额定值：SPDT 10A @ 240V AC / 8A @ 28V DC, 1/4HP @ 120/240V AC, B300
应用信息
- 电压容差：标称值的 +10/-15% (50/60 Hz)
- 负载 (Burden)：2 VA
- 电流感测范围：0.5-5A
- 类型：环形，穿心式布线
- 设定精度：最小：+0%, -50%；最大：+10%, -0%
- 最大允许电流：稳态 25A (匝数相关)；150A 浪涌持续 10 秒
- 跳闸点迟滞：过流检测 -5%，欠流检测 +5%
- 响应时间：
- 复位时间延迟 (继电器关闭): 100ms
- 复位时间：400ms
- 寿命：
- 机械寿命：10,000,000 次操作
- 满载寿命：100,000 次操作
- 温度范围：
- 工作温度：-28° 至 65° C (-18° 至 149° F)
- 存储温度：-40° 至 85° C (-40° 至 185° F)
- 安装方式：表面安装，使用两个 #6 螺丝
- 端接方式：0.25″ 男性快速连接端子
认证
具备 cURus 认证
