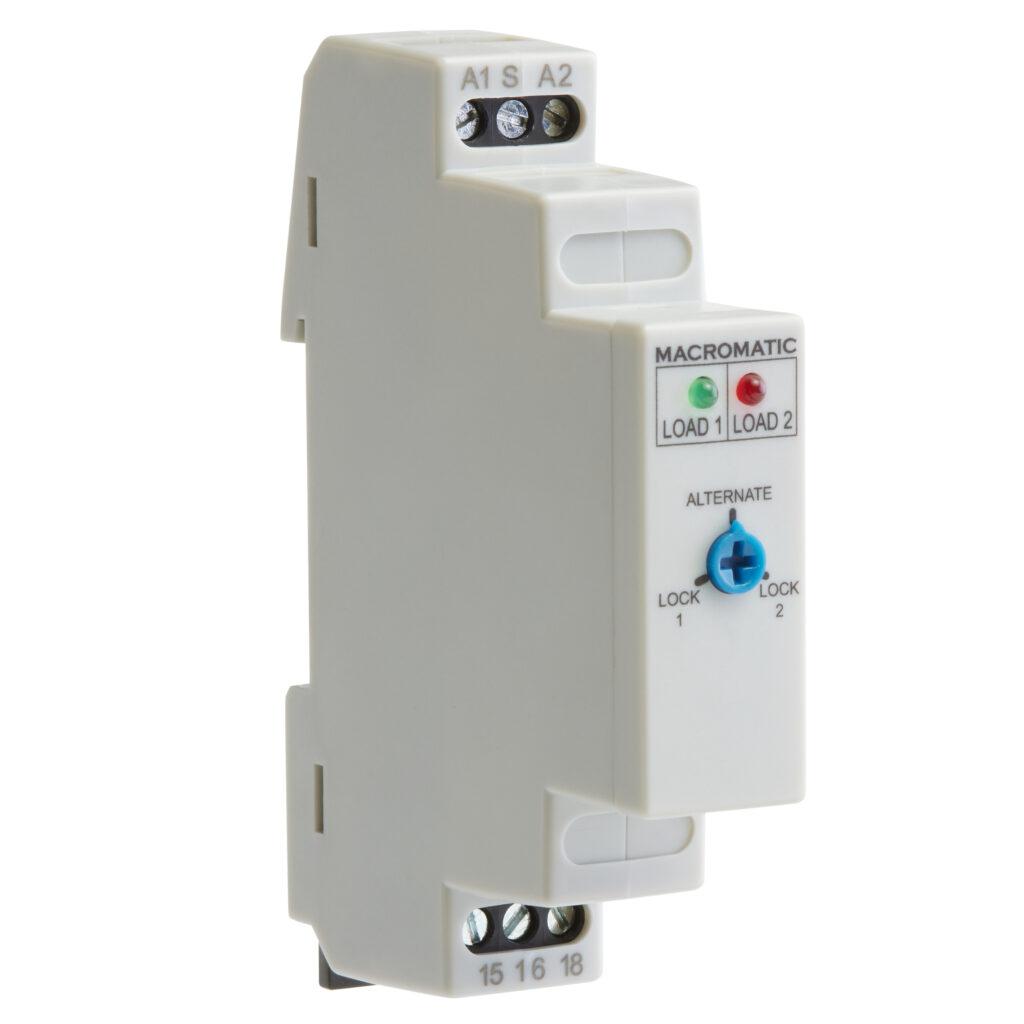

Macromatic AE1U6R 交替继电器

产品概述

Macromatic AE1U6R 是一款高性能的单功能交替继电器，专为简化设置和操作而设计。其紧凑的 17.5mm 外壳非常适合空间受限的 DIN 导轨安装应用。该设备支持广泛的通用控制电压（24-240V AC 和 12-240V DC），并已通过 UL 及 cULus 认证，确保在美国和加拿大的安全使用。

核心特性

• 单功能设计，易于设置和操作
• 超薄 17.5mm 设计，节省安装空间
• 通用控制电压：24-240V AC 及 12-240V DC
• 通过 UL/cULus 安全认证
• 内置 LED 指示灯，实时显示电源状态及继电器位置
• 配置：10A SPDT 触点

技术规格

外壳样式：17.5mm 模块化设计

配置/触点额定值：SPDT，10A @ 250V AC / 8A @ 30V DC

应用信息

• 电压容差：
  AC 操作：标称值的 +10/-15% (50/60 Hz)
  DC 操作：标称值的 -10/15%
• 负载 (功耗)：最大 4 VA
• 复位时间：0.04 秒
• 启动时间：0.05 秒
• 保持功能时间：0.01 秒
• 最小触发开关闭合时间：0.05 秒
• 工作温度：-28°C 至 65°C (-18°F 至 149°F)
• 存储温度：-40°C 至 85°C (-49°F 至 185°F)
• 使用寿命：
  机械寿命：10,000,000 次操作
  满负载寿命：100,000 次操作
• 安装方式：必须使用 35mm DIN 导轨（不支持螺丝面板安装）
• 接线方式：扁平刀片（开槽）螺钉端子
  线径范围：12-22 AWG
  最大紧固扭矩：4 in-lb
  推荐工具：1/8″ (3 mm) 螺丝刀

认证批准

本产品符合 UL 及 cULus 安全标准。
