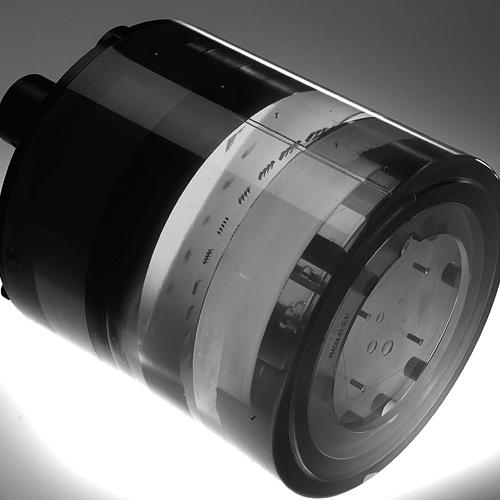

Phantom Laboratory Catphan 600 CT 性能体模
产品详情
产品概述
Catphan® 600在 Catphan® 500 模型的功能基础上进行了升级，旨在实现多层螺旋 CT 的最大化性能表征，并满足放射治疗所需的增强灵敏度测量需求。该型号特别针对多层扫描仪中常见的薄层扫描和更高分辨率进行了精确测量能力的增强。
Catphan® 600 配备了由 Phantom Laboratory 开发的强大基于网络的图像分析服务——Smári。Smári 可在云端提供自动化的体模图像分析，并将测量数据保存在数据库中，以便进行趋势分析、机器对比和历史记录查询。
测试摘要
CTP404 模块：灵敏度（线性）、扫描切片几何（切片宽度和切片灵敏度分布）、像素（矩阵）尺寸、圆对称性、体模位置验证、患者定位系统检查及扫描增量。
CTP591 模块：薄层切片宽度、厚层切片宽度、使用两种尺寸点源进行 MTF 和 SSP 测试、多层序列中的多切片测试。
CTP528 模块：高分辨率测量，最高可达 21 线对/厘米。
CTP515 模块：低对比度灵敏度、亚切片和超切片低对比度灵敏度的比较。
CTP486 模块：空间均匀性、CT 系统的噪声（精度）。
模块详解
Catphan® 600 由封装在 20cm 外壳内的 5 个模块组成：
CTP404 切片几何与灵敏度模块：采用相对的 23 度金属丝斜坡来测量扫描切片几何形状，验证体模位置，检查患者定位系统和扫描仪床的增量。相比常用的 45 度斜坡，浅 23 度角允许更精确地测量切片厚度；细金属丝则能在无条纹伪影的情况下准确测量 1mm 和 2mm 的薄层。通过斜坡长度比率可确定机架角度（高达 10 度）。该模块包含 8 个灵敏度靶材（特氟龙、Delrin、亚克力、聚苯乙烯、LDPE、PMP、空气和一个用于水的小瓶）以测量 CT 值线性，增加的靶材数量使其适用于放射治疗 CT 灵敏度测试。此外，模块内含五个直径分别为 2mm、4mm、6mm、8mm 和 10mm 的亚克力球体，用于评估扫描仪对亚切片球形体积的成像能力。像素尺寸可通过测量相距 50mm 的四个孔（其中一个含特氟龙销）之间的像素数来确定。
CTP591 珠粒几何模块：此模块能够精确测量薄层切片的几何形状，避免了传统斜坡可能产生的伪影，并利用 0.18mm 直径碳化钨 MTF 珠粒或 50µ MTF 金属丝进行高分辨率测量。使用珠粒可快速评估和比较多层序列中的切片厚度，验证探测器区域的一致性。独特的斜坡成对相对放置，消除了因非垂直对齐引起的误差。包含 2 对粗斜坡和 1 对精密斜坡。粗斜坡各含 39 个珠粒，跨越 40mm 模块除最后 1mm 外的所有区域；精密 0.25mm 斜坡各含 25 个珠粒，覆盖 6mm 范围。对于详细的 MTF 和 SSP 计算，模块中平面定位了两个孤立珠粒，直径分别为 0.28mm 和 0.018mm。针对薄层高分辨率测量，一根 50μ直径的钢制 MTF 金属丝贯穿整个 40mm 厚的模块。
CTP528 高分辨率模块：该部分包含 1 至 21 线对/厘米的高分辨率测试规，以及两个铸入均匀材料中的脉冲源（珠粒）。通过最小化高对比度材料用量并采用径向设计，CTP528 模块消除了条纹伪影。球形 MTF 珠粒可用于获取准确的 MTF 曲线特征，无需 MTF 金属丝所需的那种繁琐耗时的定位。点源珠粒还消除了 MTF 金属丝常见的过范围问题和条纹伪影，因为珠粒密度是与周围材料进行体积平均的。
CTP515 低对比度模块：由一系列不同直径和三个对比度级别的圆柱杆组成，用于测量低对比度性能。40mm 长的杆在所有 Z 轴位置提供一致的对比度值，从而避免扫描穿过截面时的任何体积平均误差。独特的亚切片测试物体使得能够评估不同扫描协议（螺距、切片宽度和重建算法）在分辨亚切片低对比度物体方面的有效性。为了选择螺旋和多层图像协议，该模块包含了独特的亚切片低对比度靶材（截断圆柱体）。比较使用不同成像设置（切片宽度、螺距和重建算法）扫描亚切片靶材获得的图像，可为识别肿瘤等小型低对比度物体的最佳协议选择提供宝贵信息。所有样本和背景材料具有等效的有效原子序数，仅密度变化以产生有效衰减系数的变化。亚切片靶材具有标称 1.0% 的对比度，Z 轴长度为 3mm、5mm 和 7mm。对于每种长度，都有直径为 3mm、5mm、7mm 和 9mm 的靶材。
CTP486 均匀性模块：图像均匀性模块由均匀材料铸造而成，其 CT 值设计为在标准扫描协议下与水密度的偏差在 2% (20H) 以内。通常记录的 CT 值范围为 5H 至 18H。该模块用于测量空间均匀性、平均 CT 值和噪声值。使用固体材料消除了泄漏或因暴露于冷冻温度而损坏的风险。CTP486 固体图像均匀性模块提供一致的结果，比使用充水箱的模块更方便，并消除了不同水源带来的差异。这种固体材料具有高径向和轴向均匀性，是水的理想替代品。它已在 x、y 和 z 平面的各种变量下经过彻底测试，证明在所有应用中均保持稳定。
