Phantom Laboratory mV and kV Therapy Catphans 放疗体模系列

产品概述

The Phantom Laboratory manufactures several Catphan® models which are used with radiation therapy CBCT systems.

本系列产品包含多种专为放射治疗锥形束 CT（CBCT）系统设计的体模模型，旨在满足 MV 和 kV 成像的质量保证需求。

Catphan® 606 适用于 MV 和 kV CT

该体模结合了其他 Catphan® 模型中使用的众多 kV 测试对象，并配备了大直径切片几何导线和高信号 MTF 点源，以补偿 MV 图像中降低的对比度。通过将关键的图像几何和灵敏度测试移至体模中心附近，减少了锥形束和大光束 CT 系统中散射引起的测量变化。

The Phantom Laboratory 提供 Smári，这是一种用于完全自动分析 Catphan® 体模图像的基于网络的服务。

606 测试模块：

• CCT280：几何、灵敏度和高分辨率模块

• CTP730：低对比度模块

• CTP729：均匀性模块

详细信息请参阅 Catphan® 606 数据手册。

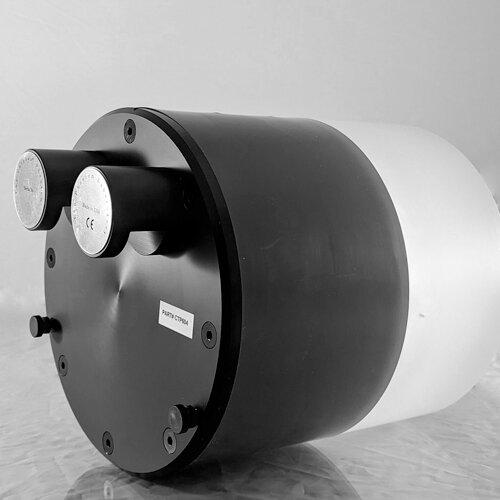

Catphan® 604

Catphan® 604 已被 Varian 选为替代 Catphan® 504 体模的更新型号，于 2015 年下半年开始分发。该体模通过 Varian 分发，旨在协助其直线加速器系统上 OBI kV 成像仪的调试和 QA。Catphan® 604 由 3 个模块组成，涵盖 TG142 所需的所有 CBCT 成像测试。

604 测试摘要：

• CTP732：几何、灵敏度和高分辨率模块

• CTP730：低对比度模块

• CTP729：均匀性模块

详细信息请参阅 Catphan® 604 手册。

Catphan® 504

Catphan® 504 曾通过 Varian 分发，用于协助其直线加速器系统上 OBI kV 成像仪的调试和 QA。该体模由 4 个模块组成，涵盖 TG142 所需的所有 CBCT 成像测试。自 2015 年第四季度起，Catphan® 504 已停止生产，并由 Catphan® 604 取代。

504 测试模块：

• CTP404：几何和灵敏度模块

• CTP528：高分辨率模块

• CTP515：低对比度模块

• CTP486：均匀性模块

详细信息请参阅 Catphan® 504 手册。

Catphan® 503

Catphan® 503 体模通过 Elekta 分发，旨在协助其直线加速器系统上 XVI kV 成像仪的调试。该体模由 3 个模块组成，涵盖 Elekta 3D XVI 客户验收测试和所需的 CBCT TG-142 成像测试。

503 测试模块：

• CTP404：几何和灵敏度模块

• CTP528：高分辨率模块

• CTP486：均匀性模块

详细信息请参阅 Catphan® 503 手册。

Smári 图像分析服务

Catphan® 503、504 和 604 均兼容 Smári。这是由 The Phantom Laboratory 创建的强大基于网络的图像分析服务。Smári 在云端提供自动化的体模图像分析，并将测量结果保存在数据库中，用于趋势分析、机器比较和历史记录。
