Phantom Laboratory Magphan RT 磁共振 QA 系统

产品概述

MR 制造商在减少系统失真方面取得了巨大进步。维持可接受的失真水平依赖于对长链条件的严格控制。为了在影响临床操作之前检测到显著偏差，建立一套针对关键成像性能特征的稳健质量控制体系至关重要。

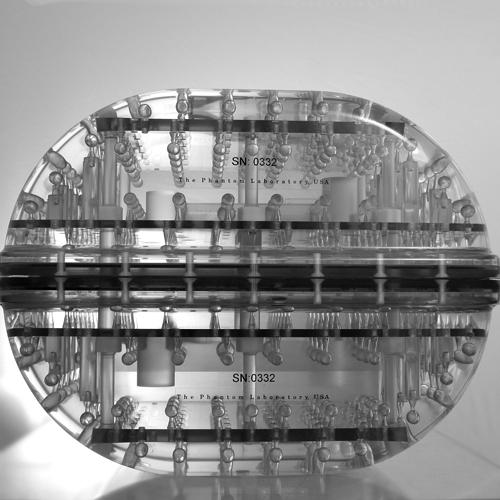

模体设计

Magphan RT 满足了 MR 引导手术和放疗计划及指导中对大视野测量的特定 QA 需求，适用于临床实践中遇到的躯干尺寸。

Magphan RT 820
采用两件式配置（顶部和底部），可在 35 x 27 x 21cm 范围内测量几何失真和均匀性。通过购买中心模块 (TMR008)，该模体可升级为 Magphan RT 1230 型号，以提供扩展的 FOV。

Magphan RT 1090 & 1090D
这是最先进的大视野模体。三件式配置可在 35 x 35 x 21 cm 体积内测量几何失真和均匀性，并进行激光对准、层厚、分辨率和信噪比测试。中心部分包含 24 个对比度球体，覆盖一系列 T1、T2 和 ADC 值，以及两个层厚斜坡和一个用于电离室剂量测量的插件。

Magphan RT 1230
可配置为两种不同的视野。完整的三件式配置可在 35 x 39 x 21 cm 范围内测量失真和均匀性。移除中心模块后，可实现较小的视野。

Magphan RT 的模块化设计在填充溶液后，使每个独立模块重量保持在 12 kg 以下，单人即可轻松搬运，无需特殊设备。这种设计不仅便于操作，还利于未来通过添加测量模块进行系统扩展。

模体分析参数

该系统测量以下成像参数：

• 几何失真 (Geometric Distortion)：测量模体体积内数百个 1cm 球形基准点的位置，与已知位置比较生成 3D 失真图。系统追踪最大和平均高 10% 失真等关键指标，并包含针对不同目标的优化梯度重缩放因子分析。
• 均匀性 (Uniformity)：作为 RF 线圈元件等子系统常见故障机制的有用指标。在模体整个范围内的数百个均匀球形子体积中测量均匀性，计算平均信号、归一化标准差和分布。
• 层厚 (Slice Thickness)：提供层厚斜坡，以便在所有三个正交轴上进行客观的层厚测量。自动化程序相比实际临床序列的手动测量提供更高质量的结果。
• 分辨率 (Resolution)：在所有三个测量平面上，根据模体中的圆形特征测量点扩散函数 (PSF) 和调制传递函数。
• 信噪比 (Signal-to-Noise Ratio)：在模体各处测量信噪比。SNR 的纵向跟踪可提供组件退化或故障的早期预警。
• 激光对准 (Laser Alignment)：模体包含用于与定位激光对准的标记。分析提供模体在所有三个主轴上的平移和旋转数据。

Smári 图像分析服务

购买价格包含 2 年的 Smári 图像分析服务，提供以下优势：

• 完全自动化：只需上传模体的完整 DICOM 扫描系列。服务自动识别特征、执行分析并准备报告。分析结果保存在数据库中，用于纵向研究、过程控制和机器间比较。
• 无需安装或手动更新：可从任何支持 Web 的设备访问，无需本地安装。服务更新是自动的，无需用户操作。
• 提供 API：系统包括一个 API，允许用户通过自定义分析或接口扩展系统。
• 包含报告、趋势和数据分析：提供信息丰富的报告，随时间跟踪所有参数，并提供机器间的比较分析工具。
